Pressacavo ATEX IP66 Pressacavo antideflagrante IECEx

Acquista ora M20*1.5 Pressacavi antideflagranti Exproof non armati per aree pericolose Ex d Metallo non armato Zona 1 2 21

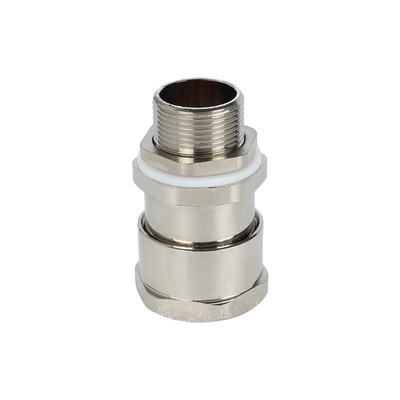

• EX-QM01-A1

• CARATTERISTICHE

Certificazione ATEX e IECEx per un uso sicuro in atmosfere potenzialmente esplosive

Sigillatura singola, adatta per cavo non armato.

Es e, struttura.

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcatura ATEX

Ex eb ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Standard

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ + 80 ℃

Filettatura di connessione: filettatura metrica, filettatura NPT

• TABELLA DI SELEZIONE DEL PRESSACAVO

Dimensione della ghiandola	Filettatura ingresso disponibile AG(mm)		Diametro complessivo del cavo ΦB (mm)		Lunghezza minima del filo GL (mm)	Sporgenza nominale Lunghezza L(mm)	Tra piani/Angolo S(ΦE) (mm)
	metrico	NPT	min	Massimo
16	M16*1.5	NPT3/8	9.5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	18	46	50(55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• DIAGRAMMA SCHEMATICO

• GUIDA ALL'ORDINE

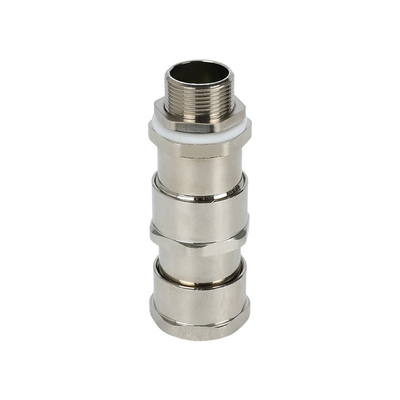

• EX-QM03-C1K

• CARATTERISTICHE

Certificazione ATEX e IECEx per un uso sicuro in atmosfere potenzialmente esplosive

Sigillatura singola, adatta per cavo armato.

Valido per l'intero intervallo di temperatura da -50°C a 80°C (da -58 ºF a 176ºF)

Grado di protezione: IP66/IP68

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 GD Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Marcatura IECEx

Ex eb ⅡC Gb

Ex db ⅡC Gb Ex tb ⅢC Db IP66/IP68

Standard

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ + 80 ℃

Filettatura di connessione: filettatura metrica, filettatura NPT

• TABELLA DI SELEZIONE DEL PRESSACAVO

Dimensione della ghiandola	Filettatura ingresso disponibile AG(mm)		Diametro complessivo del cavo			Lunghezza minima del filo GL (mm)	Sporgenza nominale Lunghezza L(mm)	Tra piani/Angolo S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	metrico	NPT	min	Massimo	Massimo
16	M16*1.5	NPT3/8	9.5	12	/	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	/	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1.5	NPT1	18	26	/	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32.5	/	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1.5	NPT2	40	52	/	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	/	22	102	95(109)

• DIAGRAMMA SCHEMATICO

• GUIDA ALL'ORDINE

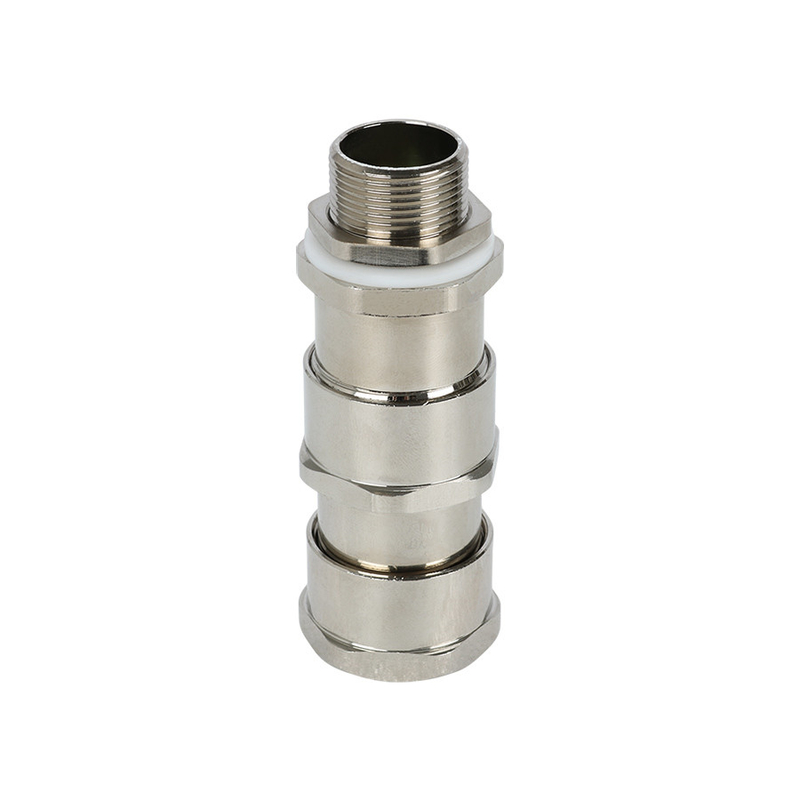

• EX-QM04-B1K

• CARATTERISTICHE

Certificazione ATEX e IECEx per un uso sicuro in atmosfere potenzialmente esplosive

Doppia tenuta, adatta per cavo armato.

Valido per l'intero intervallo di temperatura da -50°C a 80°C (da -58 ºF a 176ºF)

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcatura IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Standard

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ + 80 ℃

Filettatura di connessione: filettatura metrica, filettatura NPT

• TABELLA DI SELEZIONE DEL PRESSACAVO

Dimensione della ghiandola	Filettatura ingresso disponibile AG(mm)		Diametro complessivo del cavo				Lunghezza minima del filo GL (mm)	Sporgenza nominale Lunghezza L(mm)	Tra piani/Angolo S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	metrico	NPT	min	Massimo	min	Massimo
16	M16*1.5	NPT3/8	9.5	12	6.5	10.5	16	65	24(29)
20	M20*1.5	NPT1/2	9.5	16.5	10	14.5	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	12.5	19.5	16	71	36(40)
32	M32*1.5	NPT1	18	26	19	25.5	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32.5	25	31	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	31.5	43	20	91	68(74)
63	M63*1.5	NPT2	40	52	42.5	50	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	54.5	65	22	102	95(109)

• DIAGRAMMA SCHEMATICO

• GUIDA ALL'ORDINE

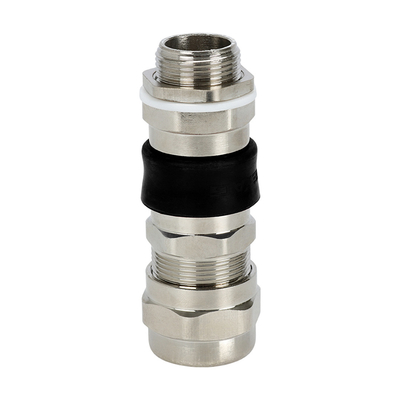

• EX-QM05-C1K



• CARATTERISTICHE

Certificazione ATEX e IECEx per un uso sicuro in atmosfere potenzialmente esplosive

Sigillatura singola, adatta per cavo armato.

Valido per l'intero intervallo di temperatura da -50°C a 80°C (da -58 ºF a 176ºF)

Grado di protezione: IP66/IP68.

• APPLICAZIONE

Marcatura ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcatura IECEx

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Standard

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ + 80 ℃

Filettatura di connessione: filettatura metrica, filettatura NPT

• TABELLA DI SELEZIONE DEL PRESSACAVO

Dimensione della ghiandola	Filettatura ingresso disponibile AG(mm)		Diametro complessivo del cavo			Lunghezza minima filettatura L1 (mm)	Lunghezza totale l(mm)	Tra piani/Angolo S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	metrico	NPT	min	Massimo	Massimo
16	M16*1.5	NPT3/8	7	16	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	65	24	128	96(99)

• DIAGRAMMA SCHEMATICO

• GUIDA ALL'ORDINE

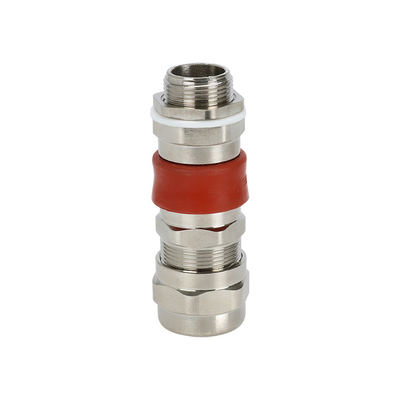

• EX-QM06-B1K

• CARATTERISTICHE

Certificazione ATEX e IECEx per un uso sicuro in atmosfere potenzialmente esplosive

Doppia tenuta, adatta per cavo armato.

Valido per l'intero intervallo di temperatura da -50°C a 80°C (da -58 ºF a 176ºF)

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcatura ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Standard

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ + 80 ℃

Filettatura di connessione: filettatura metrica, filettatura NPT

• TABELLA DI SELEZIONE DEL PRESSACAVO

Dimensione della ghiandola	Filettatura ingresso disponibile (mm)		Diametro complessivo del cavo				Lunghezza minima filettatura L1 (mm)	Lunghezza totale L(mm)	Tra piani/Angolo S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	metrico	NPT	min	Massimo	min	Massimo
16	M16*1.5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	5	10.5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96(99)

• DIAGRAMMA SCHEMATICO

• GUIDA ALL'ORDINE

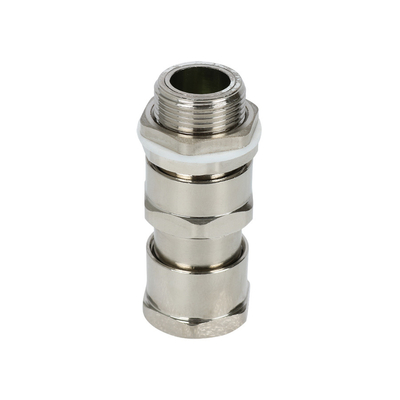

• EX-QM10-B1

• CARATTERISTICHE

Certificazione ATEX e IECEx per un uso sicuro in atmosfere potenzialmente esplosive

Sigillatura singola, adatta per cavo non armato

Struttura Ex d.

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marcatura ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Standard

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ + 80 ℃

Filettatura di connessione: filettatura metrica, filettatura NPT

• TABELLA DI SELEZIONE DEL PRESSACAVO

Dimensione della ghiandola	Filettatura ingresso disponibile (mm)		Diametro complessivo del cavo ΦB (mm)		Lunghezza minima filettatura L1 (mm)	Lunghezza totale L(mm)	Tra piani/Angolo S(ΦE) (mm)
	metrico	NPT	min	Massimo
16	M16*1.5	NPT3/8	4	7	16	62	27(29)
20	M20*1.5	NPT1/2	5	8	16	62	27(29)
25	M25*1.5	NPT3/4	8	12	16	62	30(33)
32	M32*1.5	NPT1	12	16	18	67	38(42)
40	M40*1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1.5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1.5	NPT2	25.5	38	20	81	68(73)
75	M75*1.5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1.5	NPT3	41	60	21	100	98(102)

• DIAGRAMMA SCHEMATICO

• GUIDA ALL'ORDINE

• EX-QM10-B1

• CARATTERISTICHE

Certificazione ATEX e IECEx per un uso sicuro in atmosfere potenzialmente esplosive

Sigillatura singola, adatta per cavo non armato

Struttura Ex d.

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marcatura ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Standard

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ + 80 ℃

Filettatura di connessione: filettatura metrica, filettatura NPT

• TABELLA DI SELEZIONE DEL PRESSACAVO

Dimensione della ghiandola	Filettatura ingresso disponibile (mm)		Diametro complessivo del cavo ΦB (mm)		Lunghezza minima filettatura L1 (mm)	Lunghezza nominale della sporgenza (mm)	Tra piani/Angolo S(ΦE) (mm)
	metrico	NPT	min	Massimo
16	M16*1.5	/	5	8	15	30	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	30	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	30	30(33)
32	M32*1.5	NPT1	14	20	20	32	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1.5	NPT2	31.5	42.5	20	37	68(73)

• DIAGRAMMA SCHEMATICO

• GUIDA AGLI ORDINI

• EX-QM13-B1T

• CARATTERISTICHE

Certificato ATEX e IECEx per un utilizzo sicuro in atmosfere potenzialmente esplosive

Guarnizione singola, adatta per cavo non armato

Struttura ex d.

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marcatura ATEx

Ex mib ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Standard

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50℃ ≦ Tamb ≦ +80℃

Filettatura di connessione: filettatura metrica, filettatura NPT

• TABELLA DI SELEZIONE PRESSACAVO

Dimensione della ghiandola	Filetto di ingresso disponibile (mm)		Diametro totale del cavo ΦB(mm)		Lunghezza filettatura minima L1(mm)	Lunghezza nominale della sporgenza (mm)	Piano chiave/Angolo S(ΦE) (mm)
	Metrico	TNP	min	Massimo
16	M16*1.5	/	5	8	15	40	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	40	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	40	30(33)
32	M32*1.5	NPT1	14	20	20	44	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1.5	NPT2	31.5	43.5	20	63	68(73)

• DIAGRAMMA SCHEMATICO

• GUIDA AGLI ORDINI

• EX-QM18-C1

• CARATTERISTICHE

Certificato ATEX e IECEx per un utilizzo sicuro in atmosfere potenzialmente esplosive

Guarnizione singola, adatta per cavo non armato

Struttura ex d.

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 GD Ex eb ⅡC Gb/ Ex db IIC Gb

Ex tb ⅢC Db IP66/IP68

Marcatura ATEx

Ex mib ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Standard

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50℃ ≦ Tamb ≦ +80℃

Filettatura di connessione: filettatura metrica, filettatura NPT

• TABELLA DI SELEZIONE PRESSACAVO

Dimensione della ghiandola	Filetto di ingresso disponibile (mm)		Diametro totale del cavo ΦB(mm)		Lunghezza filettatura minima L1(mm)	Lunghezza nominale della sporgenza (mm)	Piano chiave/Angolo S(ΦE) (mm)
	Metrico	TNP	min	Massimo
16	M16*1.5	/	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	7.5	11.5	15	57	24(27)
25	M25*1.5	NPT3/4	11	14.5	15	57	30(33)
32	M32*1.5	NPT1	14	20	20	59	36(39)
40	M40*1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1.5	NPT2	31.5	43.5	20	73	68(73)

• DIAGRAMMA SCHEMATICO

• GUIDA ALL'ORDINE



• EX-QM21-C1K

• CARATTERISTICHE

Certificazione ATEX e IECEx per un uso sicuro in atmosfere potenzialmente esplosive

Sigillatura singola, adatta per cavo non armato.

Valido per l'intero intervallo di temperatura da -50°C a 80°C (da -58 ºF a 176ºF)

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcatura ATex

Ex eb ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Standard

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50 ℃ ≦ Tamb ≦ + 80 ℃

Filettatura di connessione: filettatura metrica, filettatura NPT

• TABELLA DI SELEZIONE DEL PRESSACAVO

Dimensione della ghiandola	Filettatura ingresso disponibile (mm)		Diametro complessivo del cavo			Lunghezza minima del filo L1 (mm)	Lunghezza totale L(mm)	Tra piani/Angolo S(ΦE) (mm)
			ΦB(mm)		ΦC (mm)
	metrico	NPT	min	Massimo	Massimo
16	M16*1.5	NPT3/8	9.5	12	7	16	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	12	16	66	27(29)
25	M25*1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	30	18	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• DIAGRAMMA SCHEMATICO

• GUIDA AGLI ORDINI

• EX-QM22-B1K

• CARATTERISTICHE

Certificato ATEX e IECEx per un utilizzo sicuro in atmosfere potenzialmente esplosive

Doppia tenuta, adatta per cavo armato.

Valido nell'intero intervallo di temperatura da -50°C a 80°C (da -58 ºF a 176ºF)

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 GD Ex eb ⅡC Gb/Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Marcatura ATEx

Ex mib ⅡC Gb/ Ex db ⅡC Gb

Ex tb ⅢC Db IP66/IP68

Standard

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: -50℃ ≦ Tamb ≦ +80℃

Filettatura di connessione: filettatura metrica, filettatura NPT

• TABELLA DI SELEZIONE PRESSACAVO

Dimensione della ghiandola	Filetto di ingresso disponibile (mm)		Diametro complessivo del cavo				Lunghezza filettatura minima L1(mm)	Lunghezza totale L(mm)	Piano chiave/Angolo S(ΦE) (mm)
			ΦB(mm)		ΦC(mm)
	Metrico	TNP	min	Massimo	min	Massimo
16	M16*1.5	NPT3/8	9.5	12	5	8	15	66	27(29)
20	M20*1.5	NPT1/2	9.5	16.5	8	10.5	15	66	27(29)
25	M25*1.5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1.5	NPT1	18	26	15	19.5	19	77	40(44)
40	M40*1.5	NPT1 1/4	24	32.5	19	26	19	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1.5	NPT2	40	52	31.5	40	19	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1.5	NPT3	62	77	54.5	62	19	119	102(105)

• DIAGRAMMA SCHEMATICO



• GUIDA ALL'ORDINE

• FAQ

  Q1.Posso avere un ordine del campione?

  Sì, accogliamo favorevolmente l'ordine del campione per testare e controllare la qualità.I campioni misti sono accettabili.
  Q2: offrite garanzia per i prodotti?
  Sì, offriamo 2-5 anni di garanzia sui nostri prodotti.
