Pressacavi a prova di fiamma IP66

Campione libero M12 alle zone Non corazzate ignifughe protette contro le esplosioni pericolose 1 delle ghiandole di cavo di area M75 2 21 e 22

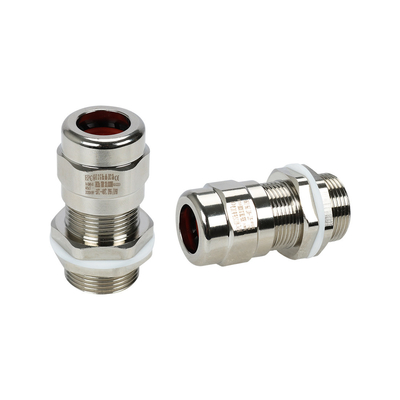

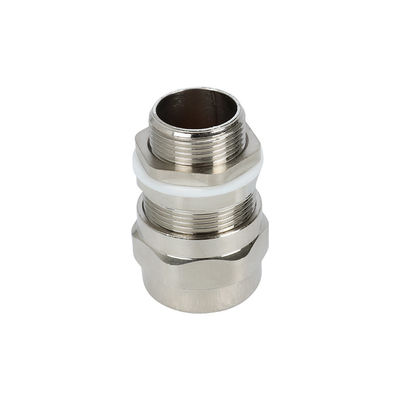

• EX-QM01-A1

• CARATTERISTICHE

ATEX e IECEx certificati per sicurezza di utilizzo in atmosfere potenzialmente esplosive

Singola guarnizione, adatta a cavo unarmored.

Ex e, struttura.

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

ⅡUn ex eb Ⅱ C GB di 2 GD

Ex DbⅢ IP66/IP68 di TB C

Marcatura ATEX

Ex ebⅡ C GB

Ex DbⅢ IP66/IP68 di TB C

Norme

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperatura ambiente: - ≦ +80℃ di Tamb del ≦ 50℃

Filo del collegamento: Filo metrico, filo del NPT

• TAVOLA DI SELEZIONE DELLA GHIANDOLA DI CAVO

Dimensione della ghiandola	Filo disponibile AG (millimetri) dell'entrata		Diametro globale ΦB (millimetri) del cavo		Lunghezza minima GL (millimetri) del filo	Sporgenza nominale Lunghezza L (millimetri)	Attraverso gli appartamenti/angolo S (ΦE) (millimetri)
	Metrico	NPT	Min	Massimo
16	M16*1.5	NPT3/8	9,5	12	16	30	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	16	30	27(29)
25	M25*1.5	NPT3/4	14	20	16	38	34(37)
32	M32*1.5	NPT1	18	26	18	44	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	18	46	50(55)
50	M50*1.5	NPT1 1/2	30	41	20	50	60(67)
63	M63*1.5	NPT2	40	52	21	64	68(73)
75	M75*1.5	NPT2 1/2	50	65	22	70	86(89)
90	M90*1.5	NPT3	62	77	22	80	102(105)

• RAPPRESENTAZIONE SCHEMATICA

• GUIDA D'ORDINAZIONE

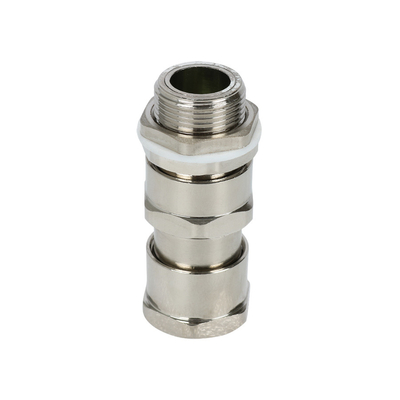

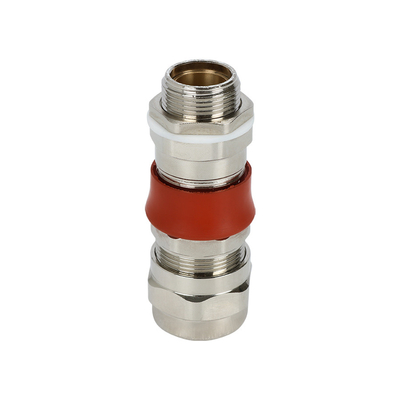

• EX-QM03-C1K

• CARATTERISTICHE

ATEX e IECEx certificati per sicurezza di utilizzo in atmosfere potenzialmente esplosive

Singola guarnizione, adatta a cavo corazzato.

Valido sopra l'intera gamma di temperature da -50°C a 80°C (- ºF 58 a 176ºF)

Grado di protezione: IP66/IP68

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

ⅡUn ex eb Ⅱ C GB di 2 GD

Ex exⅡ Db IP66/IP68 del Ⅲ C di TB di db C GB

Marcatura IECEx

Ex ebⅡ C GB

Ex exⅡ Db IP66/IP68 del Ⅲ C di TB di db C GB

Norme

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambientale: - ≦ +80℃ di Tamb del ≦ 50℃

Filo del collegamento: Filo metrico, filo del NPT

• TAVOLA DI SELEZIONE DELLA GHIANDOLA DI CAVO

Dimensione della ghiandola	Filo disponibile AG (millimetri) dell'entrata		Diametro globale del cavo			Lunghezza minima GL (millimetri) del filo	Sporgenza nominale Lunghezza L (millimetri)	Attraverso gli appartamenti/angolo S (ΦE) (millimetri)
			ΦB (millimetro)		ΦC (millimetro)
	Metrico	NPT	Min	Massimo	Massimo
16	M16*1.5	NPT3/8	9,5	12	/	16	65	24(29)
20	M20*1.5	NPT1/2	9,5	16,5	/	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	/	16	71	36(40)
32	M32*1.5	NPT1	18	26	/	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	/	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	/	20	91	68(74)
63	M63*1.5	NPT2	40	52	/	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	/	22	102	95(109)

• RAPPRESENTAZIONE SCHEMATICA

• GUIDA D'ORDINAZIONE

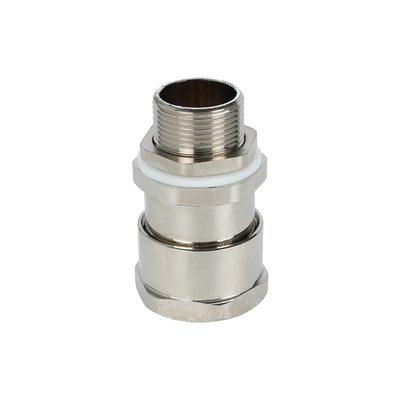

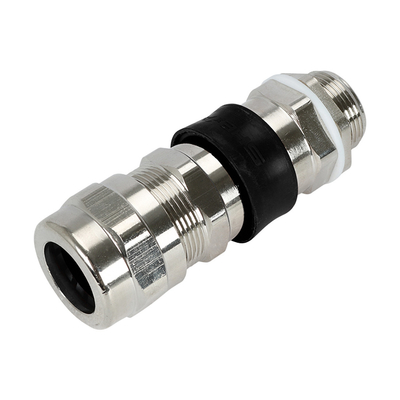

• EX-QM04-B1K

• CARATTERISTICHE

ATEX e IECEx certificati per sicurezza di utilizzo in atmosfere potenzialmente esplosive

Guarnizione doppia, adatta a cavo corazzato.

Valido sopra l'intera gamma di temperature da -50°C a 80°C (- ºF 58 a 176ºF)

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 ex eb ex Ⅱ C GB di db del Ⅱ C GB di GD

Ex DbⅢ IP66/IP68 di TB C

Marcatura IECEx

Ex exⅡ Ⅱ C GB di db di eb C GB

Ex DbⅢ IP66/IP68 di TB C

Norme

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambientale: - ≦ +80℃ di Tamb del ≦ 50℃

Filo del collegamento: Filo metrico, filo del NPT

• TAVOLA DI SELEZIONE DELLA GHIANDOLA DI CAVO

Dimensione della ghiandola	Filo disponibile AG (millimetri) dell'entrata		Diametro globale del cavo				Lunghezza minima GL (millimetri) del filo	Sporgenza nominale Lunghezza L (millimetri)	Attraverso gli appartamenti/angolo S (ΦE) (millimetri)
			ΦB (millimetro)		ΦC (millimetro)
	Metrico	NPT	Min	Massimo	Min	Massimo
16	M16*1.5	NPT3/8	9,5	12	6,5	10,5	16	65	24(29)
20	M20*1.5	NPT1/2	9,5	16,5	10	14,5	16	67	30(34)
25	M25*1.5	NPT3/4	14	20	12,5	19,5	16	71	36(40)
32	M32*1.5	NPT1	18	26	19	25,5	18	76	45(51)
40	M40*1.5	NPT1 1/4	24	32,5	25	31	18	76	55(61)
50	M50*1.5	NPT1 1/2	30	41	31,5	43	20	91	68(74)
63	M63*1.5	NPT2	40	52	42,5	50	21	98	86(95)
75	M75*1.5	NPT2 1/2	50	65	54,5	65	22	102	95(109)

• RAPPRESENTAZIONE SCHEMATICA

• GUIDA D'ORDINAZIONE

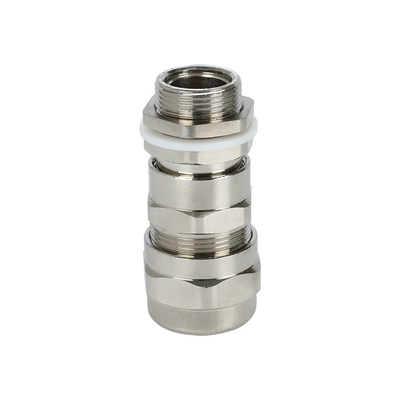

• EX-QM05-C1K



• CARATTERISTICHE

ATEX e IECEx certificati per sicurezza di utilizzo in atmosfere potenzialmente esplosive

Singola guarnizione, adatta a cavo corazzato.

Valido sopra l'intera gamma di temperature da -50°C a 80°C (- ºF 58 a 176ºF)

Grado di protezione: IP66/IP68.

• APPLICAZIONE

Marcatura ATEX

Ⅱ2 ex eb ex Ⅱ C GB di db del Ⅱ C GB di GD

Ex DbⅢ IP66/IP68 di TB C

Marcatura IECEx

Ex exⅡ Ⅱ C GB di db di eb C GB

Ex DbⅢ IP66/IP68 di TB C

Norme

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambientale: - ≦ +80℃ di Tamb del ≦ 50℃

Filo del collegamento: Filo metrico, filo del NPT

• TAVOLA DI SELEZIONE DELLA GHIANDOLA DI CAVO

Dimensione della ghiandola	Filo disponibile AG (millimetri) dell'entrata		Diametro globale del cavo			Lunghezza minima L1 (millimetri) del filo	Lunghezza totale l (millimetri)	Attraverso gli appartamenti/angolo S (ΦE) (millimetri)
			ΦB (millimetro)		ΦC (millimetro)
	Metrico	NPT	Min	Massimo	Massimo
16	M16*1.5	NPT3/8	7	16	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	10,5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	65	24	128	96(99)

• RAPPRESENTAZIONE SCHEMATICA

• GUIDA D'ORDINAZIONE

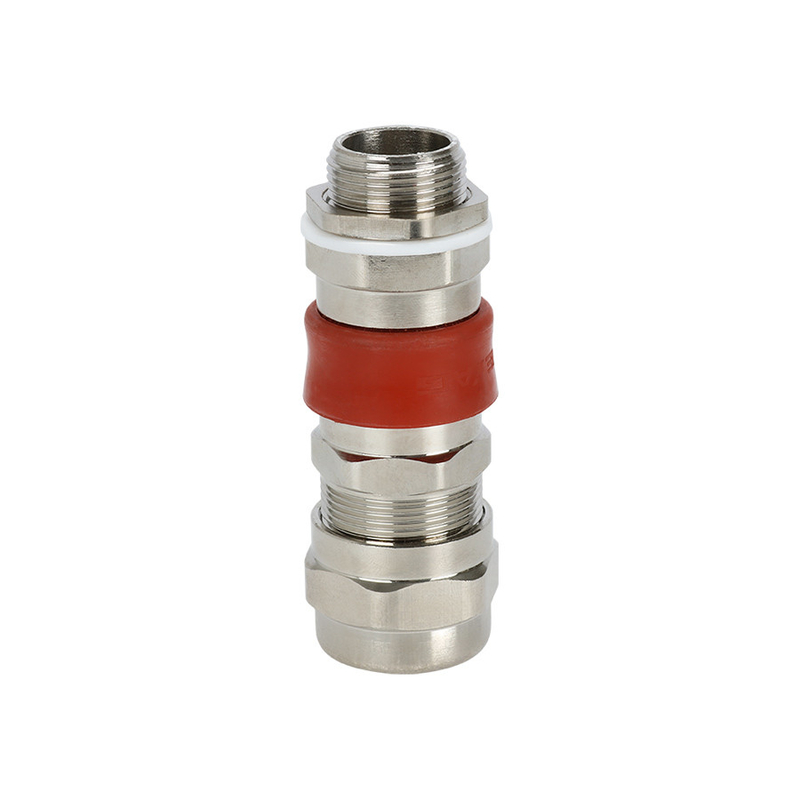

• EX-QM06-B1K

• CARATTERISTICHE

ATEX e IECEx certificati per sicurezza di utilizzo in atmosfere potenzialmente esplosive

Guarnizione doppia, adatta a cavo corazzato.

Valido sopra l'intera gamma di temperature da -50°C a 80°C (- ºF 58 a 176ºF)

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 ex eb Ⅱ C GB di db del Ⅱ C Gb/Ex di GD

Ex DbⅢ IP66/IP68 di TB C

Marcatura ATEx

Ex exⅡ Ⅱ C GB di db di eb C GB

Ex DbⅢ IP66/IP68 di TB C

Norme

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambientale: - ≦ +80℃ di Tamb del ≦ 50℃

Filo del collegamento: Filo metrico, filo del NPT

• TAVOLA DI SELEZIONE DELLA GHIANDOLA DI CAVO

Dimensione della ghiandola	Filo disponibile dell'entrata (millimetri)		Diametro globale del cavo				Lunghezza minima L1 (millimetri) del filo	Lunghezza totale L (millimetri)	Attraverso gli appartamenti/angolo S (ΦE) (millimetri)
			ΦB (millimetro)		ΦC (millimetro)
	Metrico	NPT	Min	Massimo	Min	Massimo
16	M16*1.5	NPT3/8	7	16	5	8	15	85	24(27)
20	M20*1.5	NPT1/2	7	16	5	10,5	15	87	24(27)
25	M25*1.5	NPT3/4	14	20	8	15	15	88	30(33)
32	M32*1.5	NPT1	18	25	11	20	17	96	36(39)
40	M40*1.5	NPT1 1/4	24	33	14	27	19	105	45(50)
50	M50*1.5	NPT1 1/2	31	40	20	31	19	108	55(60)
63	M63*1.5	NPT2	41	50	30	41	20	118	68(73)
75	M75*1.5	NPT2 1/2	52	63	42	55	21	124	86(89)
90	M90*1.5	NPT3	65	76	52	65	24	128	96(99)

• RAPPRESENTAZIONE SCHEMATICA

• GUIDA D'ORDINAZIONE

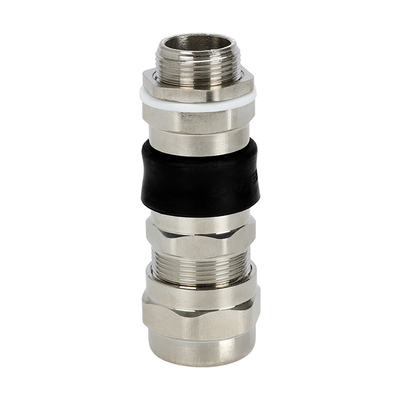

• EX-QM10-B1

• CARATTERISTICHE

ATEX e IECEx certificati per sicurezza di utilizzo in atmosfere potenzialmente esplosive

Singola guarnizione, adatta a cavo unarmored

Ex struttura di d.

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 ex eb ex db IIC GB del Ⅱ C GB di GD

Ex DbⅢ IP66/IP68 di TB C

Marcatura ATEx

Ex exⅡ Ⅱ C GB di db di eb C GB

Ex DbⅢ IP66/IP68 di TB C

Norme

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambientale: - ≦ +80℃ di Tamb del ≦ 50℃

Filo del collegamento: Filo metrico, filo del NPT

• TAVOLA DI SELEZIONE DELLA GHIANDOLA DI CAVO

Dimensione della ghiandola	Filo disponibile dell'entrata (millimetri)		Diametro globale ΦB (millimetri) del cavo		Lunghezza minima L1 (millimetri) del filo	Lunghezza totale L (millimetri)	Attraverso gli appartamenti/angolo S (ΦE) (millimetri)
	Metrico	NPT	Min	Massimo
16	M16*1.5	NPT3/8	4	7	16	62	27(29)
20	M20*1.5	NPT1/2	5	8	16	62	27(29)
25	M25*1.5	NPT3/4	8	12	16	62	30(33)
32	M32*1.5	NPT1	12	16	18	67	38(42)
40	M40*1.5	NPT1 1/4	16	24	20	77	45(50)
50	M50*1.5	NPT1 1/2	18	28	20	79	55(60)
63	M63*1.5	NPT2	25,5	38	20	81	68(73)
75	M75*1.5	NPT2 1/2	29	46	20	100	85(89)
90	M90*1.5	NPT3	41	60	21	100	98(102)

• RAPPRESENTAZIONE SCHEMATICA

• GUIDA D'ORDINAZIONE

• EX-QM10-B1

• CARATTERISTICHE

ATEX e IECEx certificati per sicurezza di utilizzo in atmosfere potenzialmente esplosive

Singola guarnizione, adatta a cavo unarmored

Ex struttura di d.

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 ex eb ex db IIC GB del Ⅱ C GB di GD

Ex DbⅢ IP66/IP68 di TB C

Marcatura ATEx

Ex exⅡ Ⅱ C GB di db di eb C GB

Ex DbⅢ IP66/IP68 di TB C

Norme

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambientale: - ≦ +80℃ di Tamb del ≦ 50℃

Filo del collegamento: Filo metrico, filo del NPT

• TAVOLA DI SELEZIONE DELLA GHIANDOLA DI CAVO

Dimensione della ghiandola	Filo disponibile dell'entrata (millimetri)		Diametro globale ΦB (millimetri) del cavo		Lunghezza minima L1 (millimetri) del filo	Lunghezza nominale di sporgenza (millimetri)	Attraverso gli appartamenti/angolo S (ΦE) (millimetri)
	Metrico	NPT	Min	Massimo
16	M16*1.5	/	5	8	15	30	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	30	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	30	30(33)
32	M32*1.5	NPT1	14	20	20	32	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	32	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	36	55(60)
63	M63*1.5	NPT2	31,5	42,5	20	37	68(73)

• RAPPRESENTAZIONE SCHEMATICA

• GUIDA D'ORDINAZIONE

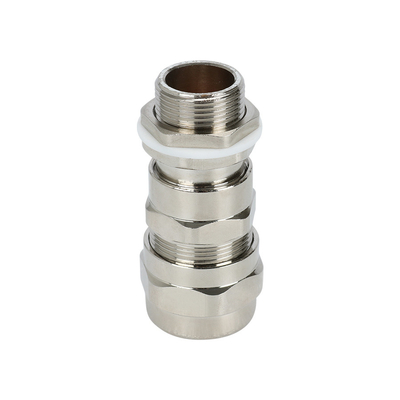

• EX-QM13-B1T

• CARATTERISTICHE

ATEX e IECEx certificati per sicurezza di utilizzo in atmosfere potenzialmente esplosive

Singola guarnizione, adatta a cavo unarmored

Ex struttura di d.

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 ex eb ex db IIC GB del Ⅱ C GB di GD

Ex DbⅢ IP66/IP68 di TB C

Marcatura ATEx

Ex exⅡ Ⅱ C GB di db di eb C GB

Ex DbⅢ IP66/IP68 di TB C

Norme

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambientale: - ≦ +80℃ di Tamb del ≦ 50℃

Filo del collegamento: Filo metrico, filo del NPT

• TAVOLA DI SELEZIONE DELLA GHIANDOLA DI CAVO

Dimensione della ghiandola	Filo disponibile dell'entrata (millimetri)		Diametro globale ΦB (millimetri) del cavo		Lunghezza minima L1 (millimetri) del filo	Lunghezza nominale di sporgenza (millimetri)	Attraverso gli appartamenti/angolo S (ΦE) (millimetri)
	Metrico	NPT	Min	Massimo
16	M16*1.5	/	5	8	15	40	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	40	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	40	30(33)
32	M32*1.5	NPT1	14	20	20	44	36(39)
40	M40*1.5	NPT1 1/4	19	20	20	48	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	49	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	63	68(73)

• RAPPRESENTAZIONE SCHEMATICA

• GUIDA D'ORDINAZIONE

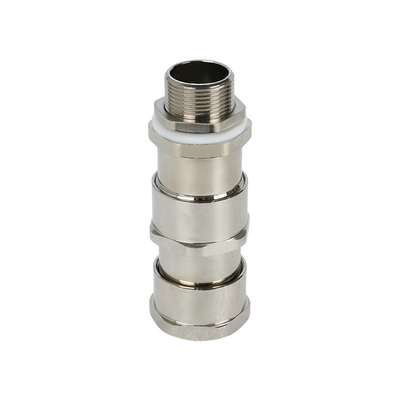

• EX-QM18-C1

• CARATTERISTICHE

ATEX e IECEx certificati per sicurezza di utilizzo in atmosfere potenzialmente esplosive

Singola guarnizione, adatta a cavo unarmored

Ex struttura di d.

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 ex eb ex db IIC GB del Ⅱ C GB di GD

Ex DbⅢ IP66/IP68 di TB C

Marcatura ATEx

Ex exⅡ Ⅱ C GB di db di eb C GB

Ex DbⅢ IP66/IP68 di TB C

Norme

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambientale: - ≦ +80℃ di Tamb del ≦ 50℃

Filo del collegamento: Filo metrico, filo del NPT

• TAVOLA DI SELEZIONE DELLA GHIANDOLA DI CAVO

Dimensione della ghiandola	Filo disponibile dell'entrata (millimetri)		Diametro globale ΦB (millimetri) del cavo		Lunghezza minima L1 (millimetri) del filo	Lunghezza nominale di sporgenza (millimetri)	Attraverso gli appartamenti/angolo S (ΦE) (millimetri)
	Metrico	NPT	Min	Massimo
16	M16*1.5	/	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	5	8	15	57	24(27)
20	M20*1.5	NPT1/2	7,5	11,5	15	57	24(27)
25	M25*1.5	NPT3/4	11	14,5	15	57	30(33)
32	M32*1.5	NPT1	14	20	20	59	36(39)
40	M40*1.5	NPT1 1/4	19	26	20	60	45(50)
50	M50*1.5	NPT1 1/2	25	32	20	62	55(60)
63	M63*1.5	NPT2	31,5	43,5	20	73	68(73)

• RAPPRESENTAZIONE SCHEMATICA

• GUIDA D'ORDINAZIONE



• EX-QM21-C1K

• CARATTERISTICHE

ATEX e IECEx certificati per sicurezza di utilizzo in atmosfere potenzialmente esplosive

Singola guarnizione, adatta a cavo unarmored.

Valido sopra l'intera gamma di temperature da -50°C a 80°C (- ºF 58 a 176ºF)

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 ex eb Ⅱ C GB di db del Ⅱ C Gb/Ex di GD

Ex DbⅢ IP66/IP68 di TB C

Marcatura ATEx

Ex exⅡ Ⅱ C GB di db di eb C GB

Ex DbⅢ IP66/IP68 di TB C

Norme

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambientale: - ≦ +80℃ di Tamb del ≦ 50℃

Filo del collegamento: Filo metrico, filo del NPT

• TAVOLA DI SELEZIONE DELLA GHIANDOLA DI CAVO

Dimensione della ghiandola	Filo disponibile dell'entrata (millimetri)		Diametro globale del cavo			Lunghezza L1 (millimetri) del filo di Minimun	Lunghezza totale L (millimetri)	Attraverso gli appartamenti/angolo S (ΦE) (millimetri)
			ΦB (millimetro)		ΦC (millimetro)
	Metrico	NPT	Min	Massimo	Massimo
16	M16*1.5	NPT3/8	9,5	12	7	16	66	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	12	16	66	27(29)
25	M25*1.5	NPT3/4	14	20	17	16	68	34(37)
32	M32*1.5	NPT1	18	26	23	18	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	30	18	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	37	20	88	60(67)
63	M63*1.5	NPT2	40	52	52	21	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	62	22	114	86(89)
90	M90*1.5	NPT3	62	77	66	22	119	102(105)

• RAPPRESENTAZIONE SCHEMATICA

• GUIDA D'ORDINAZIONE

• EX-QM22-B1K

• CARATTERISTICHE

ATEX e IECEx certificati per sicurezza di utilizzo in atmosfere potenzialmente esplosive

Guarnizione doppia, adatta a cavo corazzato.

Valido sopra l'intera gamma di temperature da -50°C a 80°C (- ºF 58 a 176ºF)

Grado di protezione: IP66/IP68.

• APPLICAZIONE

• DATI TECNICI

Marcatura ATEX

Ⅱ2 ex eb Ⅱ C GB di db del Ⅱ C Gb/Ex di GD

Ex DbⅢ IP66/IP68 di TB C

Marcatura ATEx

Ex exⅡ Ⅱ C GB di db di eb C GB

Ex DbⅢ IP66/IP68 di TB C

Norme

EN60079-0, EN60079-1, EN60079-7, EN60079-31, IEC 60079-0, IEC60079-1, IEC60079-7, IEC60079-31

Temperarture ambientale: - ≦ +80℃ di Tamb del ≦ 50℃

Filo del collegamento: Filo metrico, filo del NPT

• TAVOLA DI SELEZIONE DELLA GHIANDOLA DI CAVO

Dimensione della ghiandola	Filo disponibile dell'entrata (millimetri)		Diametro globale del cavo				Lunghezza L1 (millimetri) del filo di Minimun	Lunghezza totale L (millimetri)	Attraverso gli appartamenti/angolo S (ΦE) (millimetri)
			ΦB (millimetro)		ΦC (millimetro)
	Metrico	NPT	Min	Massimo	Min	Massimo
16	M16*1.5	NPT3/8	9,5	12	5	8	15	66	27(29)
20	M20*1.5	NPT1/2	9,5	16,5	8	10,5	15	66	27(29)
25	M25*1.5	NPT3/4	14	20	10	15	15	68	34(37)
32	M32*1.5	NPT1	18	26	15	19,5	19	77	40(44)
40	M40*1.5	NPT1 1/4	24	32,5	19	26	19	81	50(55)
50	M50*1.5	NPT1 1/2	30	41	26	32	19	88	60(67)
63	M63*1.5	NPT2	40	52	31,5	40	19	96	68(73)
75	M75*1.5	NPT2 1/2	50	65	38	50	19	114	86(89)
90	M90*1.5	NPT3	62	77	54,5	62	19	119	102(105)

• RAPPRESENTAZIONE SCHEMATICA



• GUIDA D'ORDINAZIONE

• QA:

Q1. Come spedite le merci e quanto tempo prendete per arrivare?

: Nave da DHL, da UPS, da Fedex o dal TNT. Richiede i 3-5 giorni per arrivare. Linea aerea e mare che spediscono anche facoltativo.

Q2. Posso avere un ordine del campione per luce principale?

: Sì, accogliamo favorevolmente l'ordine del campione per verificare e controllare la qualità. I campioni misti sono accettabili.
