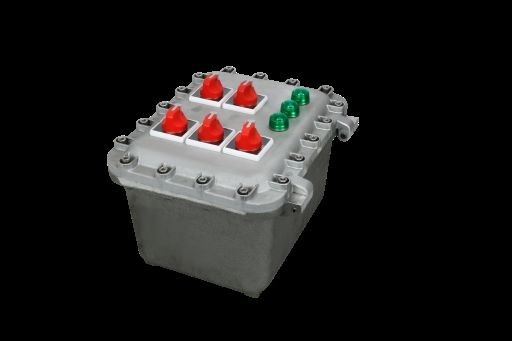

Scatola di derivazione antideflagrante Classe 1 Divisione 1 ABS

Esplosione Serie PD61



• Caratteristiche:

Alluminio privo di rame, superficie spruzzata di plastica.

Custodia antideflagrante di tipo Ex d.

Utilizzabile come morsettiera, scatola di distribuzione e scatola di controllo.

Grado di protezione: IP66.

• Applicazione:

• Dati tecnici:

Marcatura ATEX: Ⅱ 2 G Ex db ⅡB+H₂ T□ Gb 1)

Ⅱ 2 D Ex tb ⅢC T□ Db IP66

Nota: vedere i dati tecnici di EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Marcatura IECEx: Ex db ⅡB+H₂ T□ Gb 1)

Ex tb ⅢC T□ Db IP66

Nota: vedere i dati tecnici di EX-PD61-JX-IIB, 1) EX-PD61-ZM, EX-PD61-DL, EX-PD61-ZC-A, EX-PD61-LK, EX-PD61-QD

Marcatura UL1203: Classe I, Divisione 1, Gruppi C, D

Classe I, Divisione 2, Gruppi C, D

Classe II, Divisione 1, Gruppi E, F, G

Classe II, Divisione 2, Gruppi F, G

Classe III

Norme: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Tensione nominale: max.100 V CA, 50/60 Hz

Corrente nominale: max.1.200 A

Temperatura ambiente: da -60 ℃ a + 60 ℃

Ingresso cavo: spina standard M□×1,5, vedere la tabella delle specifiche

Direzione di ingresso:Parte inferiore

Dispositivo di ingresso cavi: opzionale

Tipo di giunto ignifugo: giunto cilindrico, giunto filettato, giunto piano

Tipo di installazione: montaggio a parete (standard);Montaggio su staffa (opzionale)

• Dati tecnici

Componenti incorporati: interruttore principale: interruttore automatico miniaturizzato (MCB) o interruttore automatico scatolato (MCCB) (nota: protezione da dispersione verso terra su

richiesta)

Interruttore di derivazione: interruttore automatico miniaturizzato (MCB) o interruttore automatico scatolato (MCCB) (Nota: protezione differenziale su richiesta)

Indicatore luminoso terminale EX-D: rosso, verde, giallo, blu

Pulsante EX-A: rosso, verde, giallo

Contattore CA

Relè termico di sovraccarico

Programmatore PLC

Partenza morbida

Interruttore di comando EX-K

Amperometro/Voltmetro

• Guida all'ordinazione

• Disegni dimensionali

• Specifica

Codice	Potenza massima dissipata (W)			Corrente nominale massima	Dimensione esterna			Dimensione interna			Dimensione di montaggio
	T4/T130℃	T5/T95℃	T6/T80℃		UN	B	C	un	b	c	d	e	f
EX-PD61-A	200	120	80	63A	250	200	170	192	142	131	180	130	10
EX-PD61-B	200	120	80	63A	300	200	170	242	142	131	230	130	10
EX-PD61-C	240	140	100	100 A	350	200	170	292	142	131	280	130	10
EX-PD61-D	350	200	130	200A	350	300	270	290	240	229	280	230	12
EX-PD61-E	500	280	160	320A	450	350	280	378	278	233	365	265	12
EX-PD61-F	620	350	200	500A	560	450	280	488	328	225	475	315	14
EX-PD61-G	700	400	250	1000A	720	560	350	640	480	285	620	460	14
EX-PD61-H	800	500	350	1000A	980	720	375	880	620	290	820	560	18

• EX-PD61 Apparecchiatura di distribuzione per uso su morsettiera

Adatto per morsettiera del sistema di distribuzione.

Nota: 1. I terminali di cablaggio della morsettiera EX-PD61 hanno vari metodi di disposizione.

2. Può essere personalizzato in base alle esigenze del cliente e soddisfa sempre le restrizioni del certificato.Il numero massimo di terminali ed il numero massimo di fori laterali soddisfano i requisiti di dissipazione di potenza e di resistenza meccanica della custodia.

3. Questa tabella è solo di riferimento.

1).Si prega di specificare la direzione e la dimensione di ciascun ingresso cavo.

2).L'ingresso del cavo è opzionale e si consiglia EX-QM-B(Ex d) o EX-QM-C(Ex d).

• III Illustrazione dell'apparecchiatura di distribuzione EX-PD61 per l'uso in morsettiera

Area della sezione del cavo (mm)²	Tabella per il numero massimo di terminali montati
	Numero del tipo di custodia (Nota: il numero del tipo di custodia corrisponde alla dimensione. Ad esempio: A sta per custodia di 200x250)
	UN	B	C	D	e	F	G	H
2.5(a)	20	28	36	72	100	140	270	264	396
4(b)	18	25	32	64	90	130	240	248	372
6(c)	15	21	28	56	80	100	210	200	300
10(d)	12	18	24	24	60	80	165	160	240
16(e)	9	15	20	20	25	70	135	136	204
35(f)	-	5	5	10	15	24	64	90	135
70 (g)	-	-	-	5	10	18	25	72	-
120(h)	-	-	-	-	5	5	12	42	-
185(i)	-	-	-	-	-	5	10	-	-
240(j)	-	_	-	-	-	5	5	-	-
300(k)	-	-	-	-	-	5	5	-	-
Disposizione dei terminali (Numero di file di terminali)	1	1	1	2	2	2	2	2	3

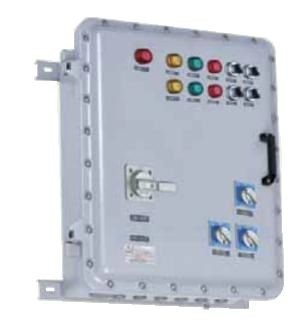

• EX-PD61 Apparecchiatura di distribuzione per l'uso della scatola di controllo

Adatto per il sistema di distribuzione delle centraline

Nota: 1. I pulsanti EX-A, gli indicatori EX-D, gli interruttori di controllo EX-K, gli amperometri EX-BA e i voltmetri EX-AV, ecc. sono inclusi nelle scatole di controllo EX-PD61.

2. La scatola di controllo può essere utilizzata per il funzionamento on-off del circuito, così come il telecomando o il controllo locale di strat, arresto, rotazione e inversione del motore, se dotato di amperometro, può anche monitorare il funzionamento del motore e lo stato del circuito.

3. Può essere personalizzato in base alle esigenze del cliente ed è conforme ai limiti di utilizzo del certificato di conformità.Il numero di componenti di copertura e la max.numero di fori laterali può soddisfare i requisiti di potenza dissipata e resistenza meccanica della custodia.

• Esempio di diagramma per l'uso della scatola di controllo

• EX-PD61 Apparecchiatura di distribuzione per l'uso della scatola di distribuzione

Adatto per unità di alimentazione del sistema di distribuzione

Nota: 1.MCB (interruttore automatico in miniatura) o MCCB (interruttore automatico scatolato), relè di sovraccarico termico del contattore CA, programmatore PLC, avviatore statico, pulsanti EX-A. Indicazione EX-D, interruttori di controllo EX-K, EX-BA amperometri e voltmetri EX-AV ecc. sono inclusi nella confezione.

2. La scatola di controllo può essere utilizzata per la distribuzione dell'energia o il funzionamento on-off del circuito, nonché per il controllo dell'avvio, dell'arresto, della rotazione e dell'inversione del motore e fornisce una protezione completa per il motore.Può essere impostato per il controllo su due siti o su più siti.

3. Può essere personalizzato in base alle esigenze del cliente ed è conforme ai limiti di utilizzo del certificato di conformità.Il numero di componenti di copertura e max.il numero di fori sul lato può soddisfare i requisiti di dissipazione e racchiudere la resistenza meccanica.

• Esempio di diagramma per l'uso della scatola di distribuzione

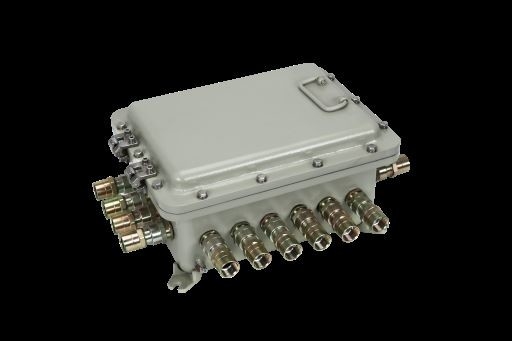

• Caratteristiche

Alluminio esente da rame, superficie spruzzata di plastica.

Custodia antideflagrante tipo Ex d.

Grado di protezione: IP66-IP67.

• Applicazione

• Dati tecnici

Marcatura ATEX: II2 G Ex db IIB+H2 T6/T5 Gb

II2 D Ex tb IIIC T80ºC/95ºC Db IP66

Marcatura IECEx:Ex db ⅡB+H₂ T6/T5 Gb

Ex tb ⅢC T80℃/T95℃ Db IP66

Marcatura UL1203: Classe I, Divisione 1, Gruppi C, D

Classe I, Divisione 2, Gruppi C, D

Classe II, Divisione 1, Gruppi E, F, G

Classe II, Divisione 2, Gruppi F, G

Classe III

Norme: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Tensione nominale: Max.800V

Corrente nominale: Sezione trasversale del cavo (mm²)2,5 4 6 10 16 35 70 240

Corrente Nominale(A) 24 32 41 57 76 125 192 400

Temperatura ambiente: da -60 ℃ a + 60 ℃

Tipo di giunto ignifugo: giunto piano

• Guida all'ordine

• Specifica dell'ingresso del cavo

	A,B,C,D sta per la direzione degli ingressi dei cavi
	Numero max di ingressi cavi
Tipo di custodia	UN		B		C		D		e		F		G
Dimensione	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD	A/B	CD
M20*1.5	5	8	5	10	5	12	16	20	22	30	24	40	45	65
M25*1.5	5	7	5	9	5	10	12	15	15	20	18	27	30	44
M32*1.5	2	3	2	4	2	6	9	12	12	16	14	21	25	36
M40*1.5	2	2	2	3	2	4	5	6	6	9	8	12	15	21
M50*1.5	1	2	1	3	1	3	4	5	5	7	5	9	12	12
M63*1.5	1	2	1	2	1	3	2	3	3	5	4	7	7	10
Nota: 1. Nessun ingresso cavi per il design standard.Gli ingressi dei cavi devono essere perforati dall'utente.2. Nessun dispositivo di ingresso cavi.

• IIIustrazione dell'apparecchiatura di distribuzione EX-PD61 per l'uso in morsettiera

Area della sezione trasversale del cavo (mm)²	Tabella per Numero massimo di terminali montati
	Numero del tipo di custodia (Nota: il numero del tipo di custodia corrisponde alla dimensione. Ad esempio: A sta per la custodia di 200x250)
	UN	B	C	D	E	F	G	H
2.5(a)	20	28	36	72	100	140	270	270
4(b)	18	25	32	64	90	130	240	240
6(c)	15	21	28	56	80	100	210	210
10(d)	12	18	24	24	60	80	165	165
16(e)	9	15	20	20	25	70	135	135
35(f)	-	5	5	10	15	24	64	64
70 (g)	-	-	-	5	10	18	25	25
120(h)	-	-	-	-	5	5	12	12
185(i)	-	-	-	-	-	5	10	10
240(j)	-	_	-	-	-	5	5	5
300(k)	-	-	-	-	-	5	5	5
Disposizione dei terminali (Numero di file di terminali)	1	1	1	2	2	2	2	2

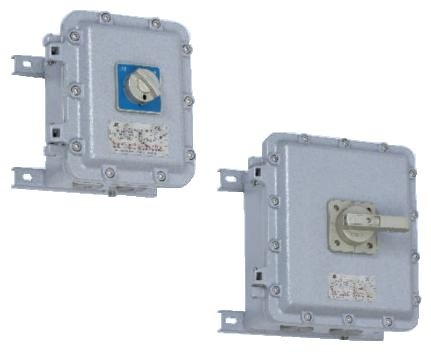

• Caratteristiche

Alluminio senza rame, acciaio inossidabile.

Superficie spruzzata di plastica.

Il dispositivo di protezione da dispersione a terra è opzionale.

Grado di protezione: IP66-IP67.

• Applicazione

• Dati tecnici

Marcatura ATEX: Ⅱ 2 G Ex d ⅡB T6 Gb

Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66

Marcatura IECEx: Ex db ⅡB+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marcatura UL1203: Classe I, Divisione 1, Gruppi C, D

Classe I, Divisione 2, Gruppi C, D

Classe II, Divisione 1, Gruppi E, F, G

Classe II, Divisione 2, Gruppi F, G

Classe III

Norme: EN 60079-0, EN 60079-1, EN 60079-31, IEC 60079-0, IEC 60079-1, IEC 60079-31

Tensione nominale: max.690 V CA, 50/60 Hz

Corrente nominale: Max.100 A

Corrente di diramazione: 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A

Temperatura ambiente: da -60 ℃ a + 55 ℃

Grado di protezione: IP66, IP67

Ingresso cavo: Spina M□ × 1,5 standard (vedere la tabella di selezione)

Direzione di ingresso: In basso (dentro e fuori)

Dispositivo di ingresso cavi: opzionale

Tipo di giunto antideflagrante: giunto cilindrico, giunto filettato, giunto piano.

Tipo di installazione: montaggio a parete (standard);Montaggio su staffa (opzionale)

Componenti integrati:

Interruttore principale: interruttore automatico miniaturizzato (MCB) o interruttore scatolato (notato: protezione da dispersione a terrasu richiesta)                 Interruttore di diramazione: interruttore automatico miniaturizzato (MCB) o interruttore automatico scatolato (MCCB) (notato: terraprotezione dalle perdite su richiesta)

Indicatore terminale: rosso, verde, giallo

• Guida all'ordine

• Schema elettrico

• Tabella di selezione delle scatole di distribuzione dell'illuminazione EX-PD61-ZM

Codice	Descrizione					Entrate dei cavi
	Interruttore principale	Numero di filiale	Interruttore di diramazione	Corrente di derivazione	Numero di indicatore
EX-PD61-ZM-/4□/K/□	MCB o MCCB Corrente Max.100A	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A A richiesta	3	1*M32*1.5+4*M25*1.5
EX-PD61-ZM-/6□/K/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-/8□/K/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-ZM-/10□/K/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-ZM-/12□/K/□		12			3	1*M40*1.5+12*M25*1.5
EX-PD61-ZM-4/□	_	4	MCB 1P/2P	1A 2A 4A 6A 10A 16A 20A 25A 32A A richiesta	3	1*M32*1.5+4*M25*1.5
EX-PD61-ZM-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-ZM-8/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-ZM-10/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-ZM-12/□		12			3	1*M40*1.5+12*M25*1.5

• Istruzioni per l'uso:

1. Specificare il numero e la dimensione degli ingressi dei cavi e la superficie di montaggio della custodia.

2. L'utente fornisce lo schema elettrico.Se è necessario un controllore di luce, un contattore CA o un controllo del relè termico, specificare.

3. Si prega di specificare i requisiti speciali al momento dell'ordine.

Disegni dimensionali

EX-PD61-ZM-/4□/K/□

EX-PD61-ZM-/6□/K/□

EX-PD61-ZM-/8□/K/□

EX-PD61-ZM-/10□/K/□

EX-PD61-ZM-/12□/K/□

• Caratteristiche

Alluminio senza rame, acciaio inossidabile.

Superficie spruzzata di plastica.

Il dispositivo di protezione da dispersione a terra è opzionale.

Grado di protezione: IP66-IP67.

• Applicazione

• Dati tecnici

Marcatura ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Marcatura IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marcatura UL1203: Classe I, Divisione 1, Gruppi C, D

Classe I, Divisione 2, Gruppi C, D

Classe II, Divisione 1, Gruppi E, F, G

Classe II, Divisione 2, Gruppi F, G

Classe III

Norme: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Tensione nominale: max.690 V CA, 50/60 Hz

Corrente di diramazione: : 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A, 100A, 125A, 160A, 200A, 250A, 320A, 400A

Temperatura ambiente: da -60 ℃ a + 55 ℃

Grado di protezione: IP66, IP67

Ingresso cavo: Spina standard M□× 1,5 (vedere la tabella di selezione)

Direzione di ingresso: In basso (dentro e fuori)

Dispositivo di ingresso cavi: opzionale

Tipo di giunto ignifugo: montaggio a parete (standard);Staffa di montaggio (opzionale)

Componenti integrati: Interruttore principale: interruttore automatico miniaturizzato (MCB) o interruttore automatico scatolato (MCCB)

(Nota: protezione da dispersione a terra su richiesta)

Interruttore di diramazione: interruttore automatico miniaturizzato (MCB) o interruttore automatico scatolato (MCCB)

(Nota: protezione da dispersione a terra su richiesta)

terminale

Indicatore: rosso, verde, giallo

• Guida all'ordine

• Tabella di selezione delle scatole di distribuzione dell'energia EX-PD61-ZM

Codice	Descrizione					Entrate dei cavi
	Interruttore principale	Numero di filiale	Interruttore di diramazione	Corrente di derivazione	Numero di indicatore
EX-PD61-DL-/4□/K/□	MCB o MCCB Corrente Max.100A	4	MCB o MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A A richiesta	3	1*M50(M63,M75,M90)*1.5 4*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/6□/K/□		6			3	1*M50(M63,M75,M90)*1.5 6*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/8□/K/□		8			3	1*M50(M63,M75,M90)*1.5 8*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/10□/K/□		10			3	1*M50(M63,M75,M90)*1.5 10*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-/12□/K/□		12			3	1*M50(M63,M75,M90)*1.5 12*M25(M32,M40,M50,M63)*1.5
EX-PD61-DL-4/□	_	4	MCB o MCCB 3P	1A 2A 4A 6A 10A 16A 20A 25A 32A 40A 50A 63A 80A 100A 125A 160A 200A 250A 320A 400A A richiesta	3	1*M40*1.5+4*M25*1.5
EX-PD61-DL-6/□		6			3	1*M40*1.5+6*M25*1.5
EX-PD61-DL-8/□		8			3	1*M40*1.5+8*M25*1.5
EX-PD61-DL-10/□		10			3	1*M40*1.5+10*M25*1.5
EX-PD61-DL-12/□		12			3	1*M40*1.5+12*M25*1.5

Istruzioni per l'acquisto: 1. Specificare il numero e la dimensione degli ingressi dei cavi e la superficie di montaggio dell'alloggiamento.

2. L'utente fornisce lo schema elettrico.Se avete bisogno di un regolatore di luce, di un contattore CA o di un relè termico, specificare.

3. Si prega di specificare i requisiti speciali al momento dell'ordine

• Caratteristiche

Alluminio senza rame, acciaio inossidabile.

Superficie spruzzata di plastica.

Il dispositivo di protezione da dispersione a terra è opzionale.

Grado di protezione: IP66-IP67.

• Applicazione

• Dati tecnici

Marcatura ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Marcatura IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marcatura UL1203: Classe I, Divisione 1, Gruppi C, D

Classe I, Divisione 2, Gruppi C, D

Classe II, Divisione 1, Gruppi E, F, G

Classe II, Divisione 2, Gruppi F, G

Classe III

Norme: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Tensione nominale: max.415 V CA

Corrente nominale: 10 A

Temperatura ambiente: da -60 ℃ a + 60 ℃

Grado di protezione: IP66, IP67

Ingresso cavo: Spina standard M□× 1,5 (vedere la tabella di selezione)

Direzione di ingresso: In basso

Dispositivo di ingresso dei cavi:Standard M□× 1,5 piùg (sEETlui èeleczione Tunble)

Tipo di giunto ignifugo: giunto cilindrico, giunto filettato, giunto piano.

Componenti integrati: pulsante EX-A, indicatore EX-D, interruttore di controllo EX-K, amperometro/voltmetro antideflagrante

Tipo di installazione: montaggio a parete

Indicatore: rosso, verde, giallo

• Guida all'ordine

• Tabella di selezione delle stazioni di controllo EX-PD61-ZC

• Caratteristiche

Alluminio senza rame, acciaio inossidabile.

Superficie spruzzata di plastica.

Il dispositivo di protezione da dispersione a terra è opzionale.

Grado di protezione: IP66-IP67.

• Applicazione

• Dati tecnici

Marcatura ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Marcatura IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marcatura UL1203: Classe I, Divisione 1, Gruppi C, D

Classe I, Divisione 2, Gruppi C, D

Classe II, Divisione 1, Gruppi E, F, G

Classe II, Divisione 2, Gruppi F, G

Classe III

Norme: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Tipo di giunto ignifugo: giunto cilindrico, giunto piano.

• Guida all'ordine

• Disegno dimensionale

EX-PD61-LK-63/□/□/□

EX-PD61-LK-160/□/□/□

EX-PD61-LK-250/□/□/□

• Caratteristiche

Alluminio senza rame, acciaio inossidabile.

Superficie spruzzata di plastica.

Il dispositivo di protezione da dispersione a terra è opzionale.

Grado di protezione: IP66-IP67.

• Applicazione

• Dati tecnici

Marcatura ATEX: II 2 G Ex db ⅡB + H₂ T6 Gb

II 2 D Ex tb ⅢC T80℃ Db IP66

Marcatura IECEx: Ex db Ⅱ B+H₂ T6 Gb

Ex tb ⅢC T80℃ Db IP66

Marcatura UL1203: Classe I, Divisione 1, Gruppi C, D

Classe I, Divisione 2, Gruppi C, D

Classe II, Divisione 1, Gruppi E, F, G

Classe II, Divisione 2, Gruppi F, G

Classe III

Norme: EN60079-0, EN60079-1, EN60079-31, IEC60079-0, IEC 60079-1, IEC 60079-31

Tensione nominale: 380/400 V CA, 50/60 Hz

Corrente nominale: 10 A

Temperatura ambiente: T6/T80 ℃ per Tamb: da -60 ℃ a +50 ℃;

T5/T95 ℃ per Tamb: da -60 ℃ a +60 ℃

Ingresso cavo: Spina standard M□× 1,5 (vedere la tabella di selezione)

Direzione di ingresso: In basso (dentro e fuori)

Dispositivo di ingresso cavi: opzionale

Tipo di giunto ignifugo: giunto cilindrico, giunto filettato, giunto piano.

Componenti integrati: interruttore automatico miniaturizzato (MCB) o interruttore automatico scatolato (MCCB)

Contattore AC, relè termico, indicatore, pulsante

• Guida all'ordine

• Tavolo di selezione

Avvio diretto
Modello	Potenza del motore di controllo (kw)	Corrente nominale dell'interruttore (A)	Campo di regolazione della corrente di regolazione del relè termico (A)	Corrente nominale del contattore (A)	Dimensioni ingresso cavi
EX-PD61 QD-4/16/7~10	4	16	7~10, le=8.5	9	2*M25*1.5
EX-PD61 QD-5.5/20/9~13	5.5	20	9~13, le=11	12	2*M25*1.5
EX-PD61 DQ-7.5/25/12~18	7.5	25	12~18, le=16	18	2*M32*1.5
EX-PD61 QD-32/11/16~24	11	32	16~24, le=23	25	2*M32*1.5
EX-PD61 QD-15/40/23~32	15	40	23~32, le=30	32	2*M32*1.5
EX-PD61 QD-18.5/50/30~38	18.5	50	30~38, le=36	40	2*M40*1.5
EX-PD61 QD-22/63/37~50	22	63	37~50, le=46	50	2*M40*1.5



Partenza avanti e indietro
Modello	Potenza del motore di controllo (kw)	Corrente nominale dell'interruttore (A)	Campo di regolazione della corrente di regolazione del relè termico (A)	Corrente nominale del contattore (A)	Dimensioni ingresso cavi
EX-PD61 QD-4/16/7~10 N	4	16	7~10, le=8.5	9	2*M25*1.5
EX-PD61 QD-5.5/20/9~13 N	5.5	20	9~13, le=11	12	2*M25*1.5
EX-PD61 DQ-7.5/25/12~18 N	7.5	25	12~18, le=16	18	2*M32*1.5
EX-PD61 QD-32/11/16~24 N	11	32	16~24, le=23	25	2*M32*1.5
EX-PD61 QD-15/40/23~32 N	15	40	23~32, le=30	32	2*M32*1.5
EX-PD61 QD-18,5/50/30~38 N	18.5	50	30~38, le=36	40	2*M40*1.5
EX-PD61 QD-22/63/37~50 N	22	63	37~50, le=46	50	2*M40*1.5



• QA:

Q1.Come spedite la merce e quanto tempo ci vuole per arrivare?

A: Spedisci con DHL, UPS, FedEx o TNT.Ci vogliono 3-5 giorni per arrivare.Facoltativo anche il trasporto aereo e marittimo.

Q2.Posso avere un ordine del campione per la luce a led?

A: Sì, accogliamo favorevolmente l'ordine del campione per testare e controllare la qualità.I campioni misti sono accettabili
