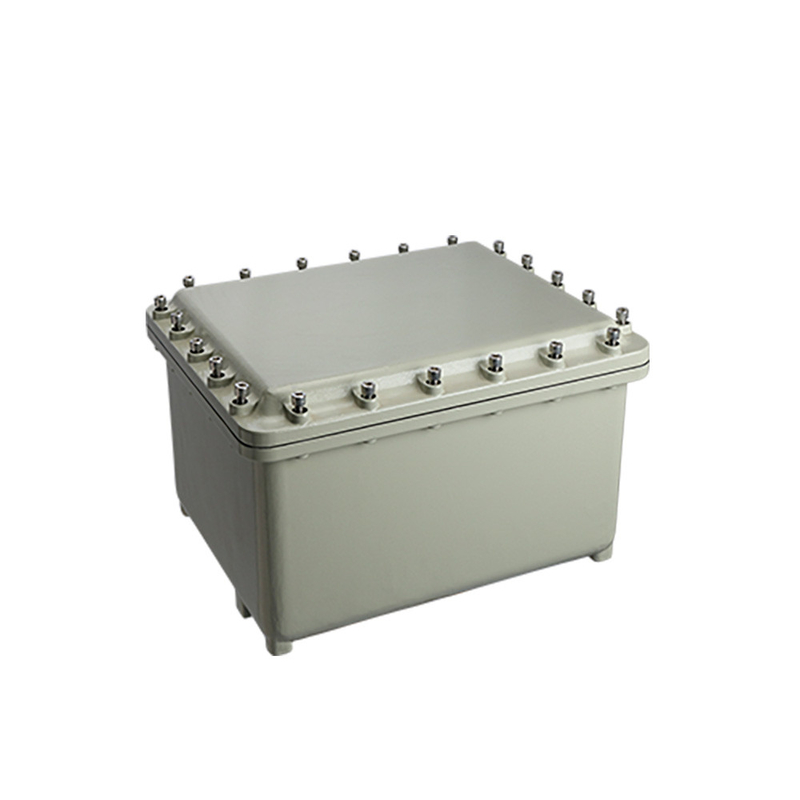

Scatola di giunzione personalizzata Scatola di giunzione speciale Scatola di giunzione antideflagrante serie EJB-19
- Caratteristiche principali
Certificazione ATEX e IECEx per l'uso in aree pericolose.
Corpo e coperchio sono realizzati in alluminio esente da rame di grado marino e lega leggera.
Le piastre di montaggio interne sono realizzate in acciaio zincato a caldo o in acciaio inossidabile.
Viti di serraggio ignifughe in acciaio inox.
Cerniere in acciaio inox sul lato lungo.
Trattamento di polverizzazione elettrostatica superficiale.
Guarnizione in gomma siliconica sul coperchio
Per uso sicuro nelle zone 1 e 2 gas potenzialmente esplosivi e zone 21 e 22 atmosfere polverose.
Marcatura ATEX
II 2G Ex db IIB Gb
II 2D Ex tb IIIC Db
Marcatura IECEx
Ex db IIB Gb
Ex tb IIIC Db
Norme UL
Classe I, Divisione 1, Gruppi C, D
Classe I, Divisione 2, Gruppi C, D
Classe II, Divisione 1, Gruppi E, F, G
Classe II, Divisione 2, Gruppi F, G
Classe III
EN IEC 60079-0, EN IEC 60079-1, EN IEC 60079-31
Temperatura ambiente
Da -60 ℃ a + 60 ℃
EJB-A;EJB: scatola di derivazione antideflagrante;A: Codice forma,
Tabella 1
| Tipo di custodia |
Codice dimensione (mm) |
| UN |
B |
C |
D |
e |
F |
G |
H |
| EJB-I |
350 |
300 |
200 |
164 |
290 |
240 |
220 |
270 |
| EJB-II |
450 |
350 |
210 |
159 |
378 |
278 |
255 |
355 |
| EJB-III |
560 |
450 |
280 |
223 |
488 |
378 |
360 |
470 |
Nota: la dimensione nella parentesi è solo per riferimento
- Disposizione di foratura degli involucri del corpo e del coperchio
Nota: i piani A, B, C e D nella figura indicano la direzione dell'ingresso.Numero massimo consentito di aperture per filettature della stessa specifica.Il dispositivo di introduzione è dotato di una guarnizione in gomma per evitarne l'allentamento.
Tabella 2 (Piano C e D)
| Tipo di custodia |
Area di perforazione LB (mm) |
Numero di voci consentite per dimensione |
| ½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| EJB-I |
240*110 |
15 |
10 |
8 |
6 |
3 |
2 |
2 |
| EJB-II |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3 |
| EJB-III |
320*110 |
21 |
12 |
11 |
10 |
4 |
3 |
3
|
Tabella 3 (Piano A e B)
| Tipo di custodia |
Area di perforazione LB (mm) |
Numero di voci consentite per dimensione |
| ½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| EJB-I |
180*110 |
12 |
7 |
6 |
6 |
2 |
2 |
1 |
| EJB-II |
220*115 |
15 |
8 |
8 |
6 |
3 |
2 |
2 |
| EJB-III |
320*160 |
28 |
18 |
17 |
14 |
8 |
3 |
2 |
- La distanza minima di perforazione della dimensione di ingresso sul muro
Tabella 4
| Dimensioni ingresso |
Distanza minima di entrata mm (pollici) |
| Metrica NPT |
½NPT M20 |
¾NPT M25 |
1 NPT M32 |
1¼NPT M40 |
1½NPT M50 |
2 NPT M63 |
2½NPT M75 |
| ½NPT M20*1,5 |
46 (1.81) |
49(1.93) |
52(2.05) |
59(2.32) |
61(2.40) |
76(2.99) |
86(3.39) |
| ¾NPT M25*1.5 |
|
52(2.05) |
55(2.17) |
64(2.52) |
69(2.72) |
79(3.11) |
89(3.50) |
| 1 NPT M32*1.5 |
|
|
58(2.28) |
65(2.56) |
72(2.83) |
82(3.23) |
92(3.62) |
| 1¼NPT M40*1.5 |
|
|
|
72(2.83) |
79(3.11) |
89(3.50) |
99(3.90) |
| 1½NPT M50*1.5 |
|
|
|
|
85(3.35) |
95(3.74) |
106(4.17) |
| 2 NPT M63*1.5 |
|
|
|
|
|
105(4.13) |
115(4.53) |
| 2½NPT M75*1.5 |
|
|
|
|
|
|
126(4.96) |
- Tabella di confronto dei thread EJB
Tabella 5
| No. |
ANSI/ASME B1.20.1 |
ISO-965-1 e ISO 965-3 |
| 1 |
½NPT |
M20 |
| 2 |
¾ NPT |
M25 |
| 3 |
1 NPT |
M32 |
| 4 |
1¼ NPT |
M40 |
| 5 |
1½ NPT |
M50 |
| 6 |
2 NPT |
M63 |
| 7 |
2½ NPT |
M75 |
Nota: il numero minimo di filettature di innesto di NPT è 5. La forma della filettatura e i gradi di accoppiamento devono essere conformi ai gradi di tolleranza intermedi o di precisione specificati nelle norme ISO 965-1 e ISO 965-3.Il numero minimo di thread impegnati è 8.
Tabella 6
| La tabella del numero massimo di possibili entrate cavi della custodia |
| Numero di disegno |
EJB-I |
EJB-II |
EJB-III |
| Metrico NPT |
AB |
CD |
AB |
CD |
AB |
CD |
| ½NPTM20*1.5 |
16 |
20 |
18 |
27 |
18 |
26 |
| ¾NPT M25*1.5 |
9 |
12 |
12 |
18 |
15 |
21 |
| 1NPT M32*1.5 |
9 |
12 |
11 |
15 |
14 |
18 |
| 1¼NPT M40*1.5 |
5 |
6 |
6 |
8 |
8 |
10 |
| 1½NPT M50*1.5 |
4 |
6 |
5 |
7 |
6 |
6 |
| 2NPT M63*1.5 |
2 |
3 |
3 |
4 |
3 |
4 |
| 2½NPT M75*1.5 |
1 |
2 |
2 |
2 |
2 |
3 |
Nota: la dimensione dell'apertura della scatola di distribuzione è la specifica del pressacavo.La selezione delle specifiche del pressacavo deve essere selezionata in base al diametro esterno del cavo e alle condizioni effettive dell'ambiente di utilizzo.
- Indennità massima di pulsante e spia luminosa
Tabella 7
| Tipo di custodia |
Area di perforazione EF(mm) |
Numero massimo di operatori consentiti |
| EJB-I |
230*180 |
12 |
| EJB-II |
310*210 |
20 |
| EJB-III |
420*310 |
35 |
Nota: Distanza di apertura Distanza di riferimento Tabella delle aperture
- Finestra aperta sulla copertina
Nota:
un.La dimensione della finestra è determinata dallo strumento selezionato dal cliente, la temperatura limite della finestra è compresa tra -60 ℃ e +180 ℃.
b.La spaziatura tra il limite inferiore delle finestre e i fori filettati non si riferisce alla tabella di spaziatura delle aperture.
c.Deve essere riservata una lunghezza sufficiente della larghezza del giunto ignifugo e la posizione di installazione.
Il trattamento antideflagrante della copertura e della finestra di osservazione deve essere conforme
EN IEC 60079-1 2014 atmosfere esplosive –Parte 1: protezione delle apparecchiature mediante custodie ignifughe "d".
Tabella 8
| Tipo di custodia |
A(mm) |
B(mm) |
| EJB-I |
25 |
10 |
| EJB-II |
25 |
10 |
| EJB-III |
25 |
10 |
- Specifiche e condizioni di servizio degli elementi di fissaggio
Tabella 9
| Tipo |
Forza di snervamento (Mpa) |
Coppia applicata (Nm) |
| M6X 16-6g |
≥450Mpa |
18 |
| M8X 35-6g |
43 |
| M10X 35-6g |
84 |
Tabella 10
| Tabella di calore (calore totale dissipato dai componenti |
| Modello |
Potenza dissipata massima (W) |
| T4/T130℃ |
T5/T95℃ |
T6/T80℃ |
| EJB-I |
350 |
200 |
130 |
| EJB-II |
500 |
280 |
160 |
| EJB-III |
652 |
350 |
200 |
Tabella 11
| La tabella corrispondente del numero di morsettiere |
| Numero di disegno |
EJB-I |
EJB-II |
EJB-III |
| 2,5 mm² |
72 PZ |
100 PZ |
140 PZ |
| 4 mm² |
64 PZ |
86 PZ |
116 PZ |
| 6 mm² |
50 PZ |
66 PZ |
90 PZ |
| 10 mm² |
24 PZ |
52 PZ |
72 PZ |
| 16 mm² |
20 PZ |
25 PZ |
60 PZ |
| 35 mm² |
10 PEZZI |
15 PZ |
224 PZ |
| 95 mm² |
5 PZ |
10 PEZZI |
18 POLLICI |
| 120 mm² |
- |
5 PZ |
5 PZ |
| 185 mm² |
- |
- |
5 PZ |
| 240 mm² |
- |
- |
5 PZ |
| 300 mm² |
- |
- |
5 PZ |
