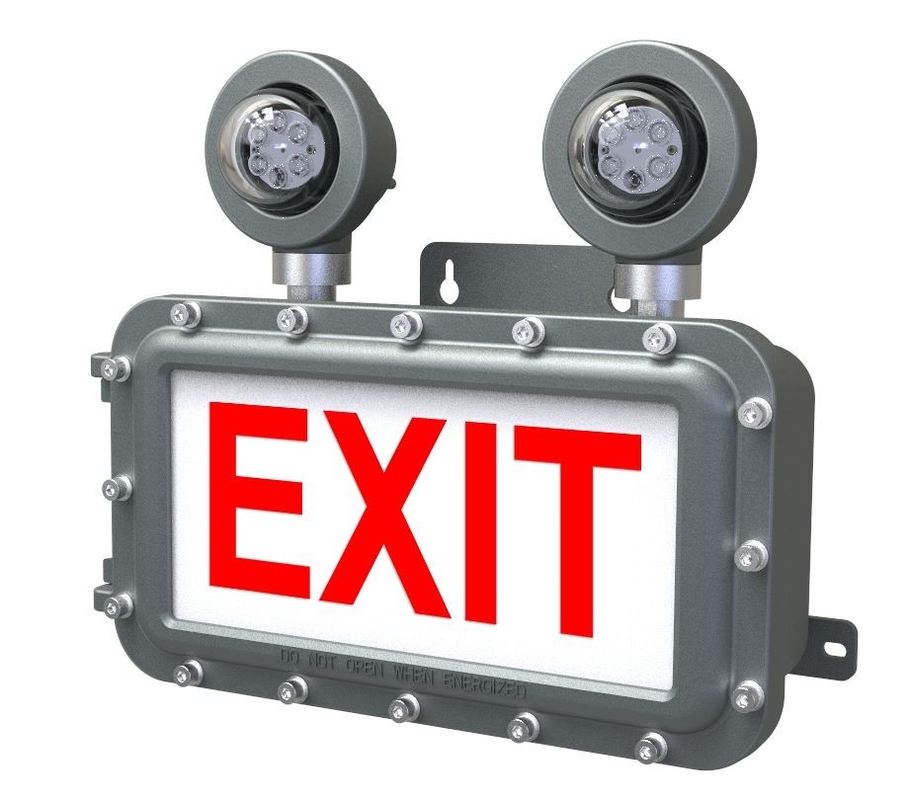

Luce di uscita di emergenza IP66 per luoghi pericolosi SEGNALE DI USCITA SERIE ES02
Marcatura ATEX
Ⅱ 2 G Ex db IIB+H T6 Gb 2
Ⅱ 2 D Ex tb IIIC T70°C Db IP66
IP66
Marcatura IECEx
Ex db IIB+H T6 Gb
Ex tb IIIC T70°C Db
Alloggiamento: alluminio pressofuso
Indicatore: vetro temperato
Bulloni: acciaio inossidabile
Cinghia di montaggio: acciaio inossidabile
Pannello: vetro
- Caratteristiche principali:
Il contenuto dell'etichetta può essere personalizzabile.
Bassa potenza di lavoro per il risparmio energetico.
Elevata tenuta fino a IP66.
Mozzi conduit 3/4＂NPT o M25.
Modi di montaggio: montaggio a sospensione, a parete e su staffa terminale.
Porta di accesso incernierata.
L'angolo del fascio ottico può essere ampio e stretto.
Insegna illuminata dai bordi.
Può essere utilizzato all'aperto.
Sono disponibili varie lingue e segnali di uscita.
- Caratteristiche aggiuntive:
Batteria tampone di emergenza per segnale di uscita e luce spot per un periodo di emergenza di 180 minuti.
Due faretti luminosi superiori possono essere regolati in direzione orizzontale e verticale.
Lunga durata fino a 50.000 ore.
Garanzia di 5 anni.
AVVERTENZA Rischio di incendio, scossa elettrica o lesioni personali.Si prega di spegnere l'alimentazione prima dell'installazione!
LEGGERE ATTENTAMENTE LE ISTRUZIONI PRIMA DI INSTALLARE.CONSERVARE QUESTE ISTRUZIONI PER RIFERIMENTI FUTURI.
QUESTO PRODOTTO DEVE ESSERE INSTALLATO IN CONFORMITÀ CON IL CODICE DI INSTALLAZIONE APPLICABILE DA UN ELETTRICISTA QUALIFICATO CHE CONOSCI LA COSTRUZIONE E IL FUNZIONAMENTO DEL PRODOTTO E I RISCHI CONNESSI.
Gli apparecchi devono essere cablati in conformità con il codice elettrico nazionale e tutti i codici locali applicabili.Per motivi di sicurezza è necessaria una messa a terra adeguata.
Rischio di incendio o scosse elettriche.L'installazione della luce di uscita richiede la conoscenza degli apparecchi di illuminazione e degli impianti elettrici.NON aprire la custodia quando è sotto tensione.NON tentare di installare se non qualificato.Si prega di contattare un elettricista professionista.
Rischio di incendio o scossa elettrica.Adatto per luoghi bagnati.Assicurarsi che l'alimentazione sia spenta prima dell'installazione.
Rischio di incendio o scosse elettriche.Adatto per superficie e telaio non isolati.
NON coprire l'apparecchiatura con un rivestimento isolante o materiale simile.
NON installare su superfici instabili, allentate o fragili.
NON permettere agli oggetti di urtare o esercitare forza sulla superficie dell'apparecchiatura.
- Logica del numero di catalogo:
- Dimensioni e dati tecnici
EX-ES02C2 e EX-ES02C3: scatola di giunzione o scatola di emergenza
| Tipo |
Numero di modello |
Ingresso |
| Scatola di giunzione |
EX-ES02C2 |
Massimo.Valuta AC800VSezione trasversale del cavo: 2,5 mm² 24 A
Sezione del cavo: 4,0 mm² 32 A
Sezione del cavo: 6,0 mm² 41 A
Sezione del cavo: 10mm² 57A
Sezione del cavo: 16 mm² 76 A
Sezione del cavo: 35mm² 125A
Sezione del cavo: 70mm² 192A
Sezione del cavo: 240 mm² 400 A |
| Scatola batteria |
EX-ES02C3 |
| Scatola di giunzione |
EX-ES02C2 |
| Scatola batteria |
EX-ES02C3 |

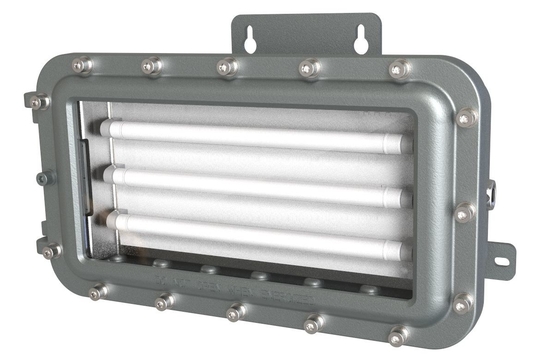

Tipo A1: Apparecchio di illuminazione
| Abitazione |
Numero di modello |
Potenza |
Lumen (im) |
Ingresso |
| Piccolo alloggio |
EX-5W ES02AN50 |
5W |
650 |
AC100-277V dal driver e da IC |
| EX-10W ES02AN50 |
10W |
1300 |
| EX-1*8W ES02AN40 |
8W |
1040 |
| Grande alloggio |
EX-15W ES02A1N40 |
15W |
1950 |
DC12-48V |
| EX-20W ES02A1N40 |
20W |
2600 |
| EX-2*8W ES02A1N40 |
16W |
2080 |
| EX-3*8W ES02A1N40 |
24 W |
3120 |
Tipo A2: Apparecchio + Batteria tampone di emergenza
| Abitazione |
Numero di modello |
Potenza |
lumen (im) |
Ingresso |
| Piccole abitazioni |
EX-5W ES02A2N50 |
5W |
650 |
AC100-277V dal driver e da IC DC12-48V |
| EX-10W ES02A2N50 |
10 W |
1300 |
| EX-1*8W ES02A2N40 |
8W |
1040 |
| Grande alloggiamento |
EX-15W ES02A2N40 |
15W |
1950 |
| EX-20W ES02A2N40 |
20 W |
2600 |
| EX-2*8W ES02A2N40 |
16W |
2080 |
| EX-3*8W ES02A2N40 |
24W |
3120 |
Tipo B1: Backup di emergenza + Apparecchio (due faretti)
| Abitazione |
Numero di modello |
Potenza |
lumen (im) |
Ingresso |
| Grande alloggiamento |
EX-XXW ES02B1 |
7W-20W |
910-2600 |
AC100-277V
dal driver e dal backup ICEmergency
per tre ore |
Tipo B2: Segnali di USCITA da incasso
| Numero di modello |
Potenza |
Segni |
Tensione di ingresso |
| EX-5W ES02B2A |
5W |
USCITA |
AC100-277V
dall'autista e da IC
DC12-48V |
| EX-5W ES02B2B |
5W |
← |
| EX-5W ES02B2C |
5W |
↑ |
| EX-5W ES02B2D |
5W |
→ |
| EX-5W ES02B2E |
5W |
↓ |
| EX-5W ES02B2F |
5W |
↖ |
| EX-5W ES02B2G |
5W |
↙ |
| EX-5W ES02B2H |
5W |
→ |
| EX-5W ES02B2I |
5W |
↗ |
| EX-5W ES02B2J |
5W |
USCITA→ |
| EX-5W ES02B2K |
5W |
← ESCI |
Tpye B3: segnale di USCITA pendente + batteria di backup di emergenza
| Numero di modello |
Potenza |
Segni |
Tensione di ingresso |
| EX-5W ES02B3A |
5W |
USCITA |
AC100-277V
dall'autista e da IC
DC12-48V |
| EX-5W ES02B3B |
5W |
← |
| EX-5W ES02B3C |
5W |
↑ |
| EX-5W ES02B3D |
5W |
→ |
| EX-5W ES02B3E |
5W |
↓ |
| EX-5W ES02B3F |
5W |
↖ |
| EX-5W ES02B3G |
5W |
↙ |
| EX-5W ES02B3H |
5W |
→ |
| EX-5W ES02B3I |
5W |
↗ |
| EX-5W ES02B3J |
5W |
USCITA→ |
| EX-5W ES02B3K |
5W |
← ESCI |
Tipo B4: Segnale di USCITA da incasso + Apparecchio (due faretti) + Batteria di backup di emergenza
| Numero di modello |
Potenza |
Segni |
Tensione di ingresso |
| EX-7W ES02B4A |
7W |
USCITA |
AC100-277V
dall'autista e da IC
DC12-48V |
| EX-7W ES02B4B |
7W |
← |
| EX-7W ES02B4C |
7W |
↑ |
| EX-7W ES02B4D |
7W |
→ |
| EX-7W ES02B4E |
7W |
↓ |
| EX-7W ES02B4F |
7W |
↖ |
| EX-7W ES02B4G |
7W |
↙ |
| EX-7W ES02B4H |
7W |
→ |
| EX-7W ES02B4I |
7W |
↗ |
| EX-7W ES02B4J |
7W |
USCITA→ |
| EX-7W ES02B4K |
7W |
← ESCI |
Tipo B5: Segnale di USCITA a sospensione + Apparecchio (due faretti) + Batteria di backup di emergenza
| Numero di modello |
Potenza |
Testa |
Uscita |
Segni |
Tensione di ingresso |
| EX-XXW ES02B5A |
7W |
7-20 W |
1-5W |
USCITA |
AC 100-277V
(per autista o per IC)
CC 12-48V |
| EX-XXW ES02B5B |
7W |
7-20 W |
1-5W |
← |
| EX-XXW ES02B5C |
7W |
7-20 W |
1-5W |
↑ |
| EX-XXW ES02B5D |
7W |
7-20 W |
1-5W |
→ |
| EX-XXW ES02B5E |
7W |
7-20 W |
1-5W |
↓ |
| EX-XXW ES02B5F |
7W |
7-20 W |
1-5W |
↖ |
| EX-XXW ES02B5G |
7W |
7-20 W |
1-5W |
↙ |
| EX-XXW ES02B5H |
7W |
7-20 W |
1-5W |
→ |
| EX-XXW ES02B5I |
7W |
7-20 W |
1-5W |
↗ |
| EX-XXW ES02B5J |
7W |
7-20 W |
1-5W |
USCITA→ |
| EX-XXW ES02B5K |
7W |
7-20 W |
1-5W |
← ESCI |
XX= Numero “7~20”, rappresenta la quantità di watt.
Tipo C&D: luce di emergenza
| Abitazione |
Numero di modello |
Potenza |
Tempo di emergenza |
Tensione di ingresso |
| Modello C |
EX-3W ES02C |
3W |
180 minuti |
AC100-277V
(per autista e per IC) |
| EX-5W ES02C |
5W |
180 minuti |
| EX-10W ES02C |
10 W |
180 minuti |
| Modello D |
EX-3W ES02D |
3W |
180 minuti |
AC100-277V
(per autista e per IC) |
| EX-5W ES02D |
5W |
180 minuti |
| EX-10W ES02D |
12W |
180 minuti |
- Informazioni sull'imballaggio:
| Modello |
Quantità/scatola |
Lunghezza (cm) |
Larghezza (cm) |
Altezza (cm) |
Peso netto (kg) |
Peso lordo (kg) |
| ES02A |
1 PZ |
46 |
27 |
23 |
9.5 |
11.5 |
| ES02B01 |
1 PZ |
66 |
51 |
26 |
18 |
21 |
| ES02B02 |
1 PZ |
56 |
51 |
26 |
12 |
14.5 |
| ES02B03 |
1 PZ |
46 |
51 |
26 |
11 |
13 |
| ES02B04 |
1 PZ |
46 |
51 |
26 |
10.5 |
12.5 |
| ES02C |
1 PZ |
44 |
43.4 |
28.6 |
9 |
11 |
| ES02D |
1 PZ |
44 |
41.5 |
34 |
8.8 |
10.8 |
Montaggio a parete con staffa:
Montaggio a parete con braccio:
Tipo B5
Q1.Posso avere un ordine del campione per la luce a led?
A: Sì, accogliamo con favore l'ordine del campione per testare e controllare la qualità.I campioni misti sono accettabili.
D2.E il tempo di consegna?
A: 3-5 giorni per la preparazione del campione, 8-10 giorni lavorativi per la produzione di massa.
D3.Hai qualche limite MOQ per l'ordine di luci a led?
A: MOQ basso, 1pc per il controllo del campione è disponibile.
