Dettagli:
|
| Materiale: | Alluminio senza rame | Tipo di elemento: | Luci antideflagranti |
|---|---|---|---|
| Fonte di luce: | PORTATO | Classificazione IP: | IP66/67 |
| Temperatura di lavoro (℃): | -60- 55 | Garanzia: | 5 anni |
| Evidenziare: | Accessori per l'illuminazione antideflagranti,accessori per l'illuminazione a LED,spina e presa IP66 |
||

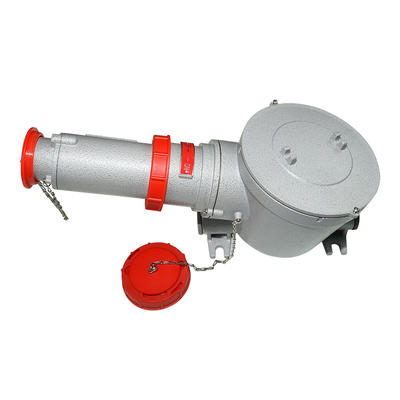

Spina e presa a LED antideflagranti CZ81
Custodia antideflagrante in alluminio senza rame.
Superficie spruzzata di plastica.
Tre tipi di custodie opzionali.
Le spine devono essere estratte solo quando l'interruttore è spento; accendere l'alimentazione dopo aver inserito la spina.
Grado di protezione: IP66/IP67
GUIDA ALL'ORDINE
Marcatura ATEX
Ⅱ 2 G Ex db Ⅱ C T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
Marcatura IECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
Marcatura UL1203
Classe I, Divisione 1, Gruppi B, C, D
Classe I, Divisione 2, Gruppi B, C, D
Classe II, Divisione 1, Gruppi E, F, G
Classe II, Divisione 2, Gruppi F, G
Classe III
Standard
EN 60079-0, EN 60079-1, EN 60079-31;IEC 60079-0, IEC 60079-1, IEC 60079-31
Ingresso cavo presa
EX-CZ81-16: 2×M25×1.5(3P/4P), 2×M32×1.5(5P);EX-CZ81-32: 2×M32×1.5
Ingresso cavo a spina
EX-CZ81-16: 1×M25×1.5(3P/4P), 1×M32×1.5(5P);EX-CZ81-32: 1×M32×1.5
Area della sezione del cavo
EX-CZ81-16: 2,5 mm²~4 mm²;EX-CZ81-32: 4 mm²~6 mm²
Temperatura ambiente:-60℃ a +55℃
| Voltaggio | Attuale | Numero di polo | H |
| CA: 100-130 V | 16A | 2P＋E | 4 |
| CA: 200-250 V | 6 | ||
| CA: 100-130 V | 3P＋PE | 4 | |
| CA: 200-250 V | 9 | ||
| CA: 380-415 V | 6 | ||
| CA: 480-500 V | 7 | ||
| CA: 600-690 V | 5 | ||
| AC:57/100-75/130V | 3P＋N＋PE | 4 | |
| AC:120/208-144/250V | 9 | ||
| AC:200/346-240/415V | 6 | ||
| AC:277/480-288/500V | 7 | ||
| AC: 347/600-400/690V | 5 |
| Voltaggio | Attuale | Numero di polo | H |
| CA: 200-250 V | 32A | 2P＋PE 3P＋PE | 6 |
| CA: 200-250 V | 9 | ||
| CA: 380-415 V | 6 | ||
| CA: 480-500 V | 7 | ||
| CA: 600-690 V | 5 | ||
| AC:120/208-144/250V | 3P＋N＋PE | 9 | |
| AC:200/346-240/415V | 6 | ||
| AC:277/480-288/500V | 7 | ||
| AC:347/600-400/960V | 5 |

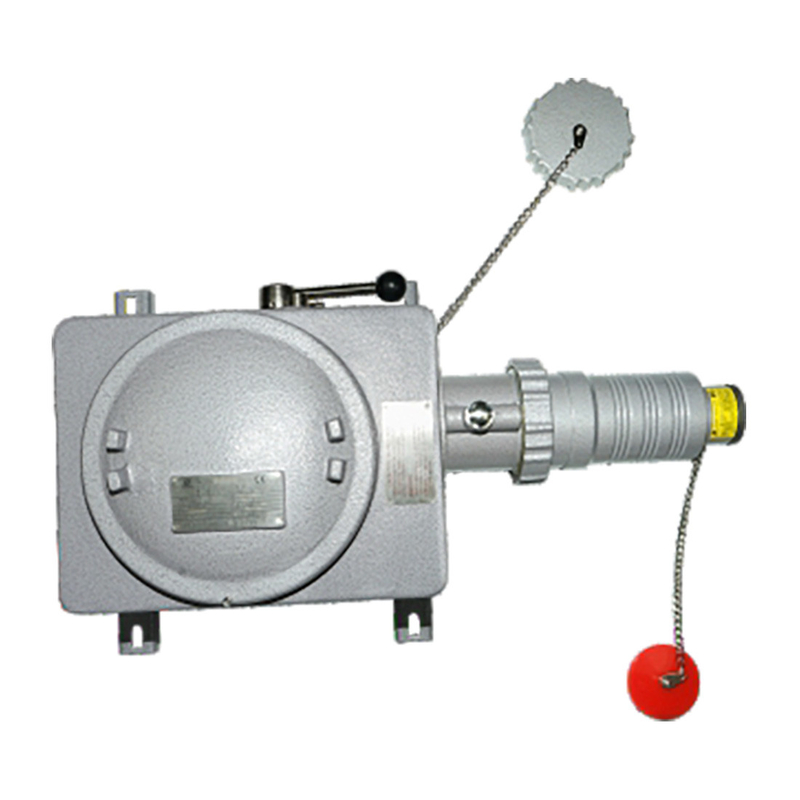

Custodia antideflagrante in alluminio senza rame.
Superficie spruzzata di plastica.
Tre tipi di custodie opzionali.
Le spine devono essere estratte solo quando l'interruttore è spento;accendere l'alimentazione dopo aver inserito la spina.
Marcatura ATEX
Ⅱ 2 G Ex db Ⅱ C T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
Marcatura IECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
Marcatura UL1203
Classe I, Divisione 1, Gruppi B, C, D
Classe I, Divisione 2, Gruppi B, C, D
Classe II, Divisione 1, Gruppi E, F, G
Classe II, Divisione 2, Gruppi F, G
Classe III
Standard
EN 60079-0, EN 60079-1, EN 60079-31
IEC 60079-0, IEC 60079-1, IEC 60079-31
Temperatura ambiente: da -60 ℃ a +55 ℃
Tensione nominale: vedere la tabella sottostante
Corrente nominale: 63 A
Grado di protezione: IP66-IP67
Ingresso cavo presa: 2 × M40 × 1,5
Ingresso cavo spina: 1 × M50 × 1,5
Area della sezione del cavo: 10 mm²~16 mm²
|
Voltaggio |
Attuale |
Numero di polo |
H |
|
AC: 200-25-V |
63A |
3P＋PE |
9 |
|
CA: 380-415 V |
6 |
||
|
CA: 480-500 V |
7 |
||
|
CA: 600-690 V |
5 |
||
|
AC:200/346-240/415V |
3P＋N＋PE |
6 |
|
|
AC:277/480-288/500V |
7 |
CARATTERISTICHE

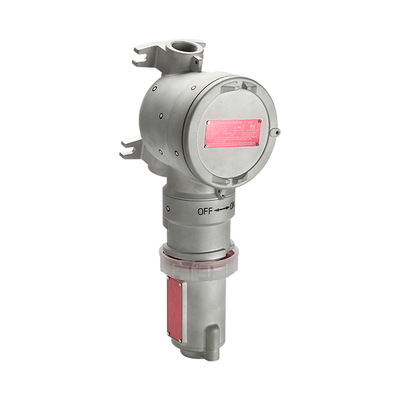

Custodia antideflagrante in alluminio senza rame.
Superficie spruzzata di plastica.
Tre tipi di custodie opzionali.
Le spine devono essere estratte solo quando l'interruttore è spento;accendere l'alimentazione dopo aver inserito la spina.
Marcatura ATEX
Ⅱ 2 G Ex db Ⅱ C T6 Gb
Ⅱ 2 D Ex tb ⅢC T80℃ Db IP66/IP67
Marcatura IECEx
Ex db ⅡC T6 Gb
Ex tb ⅢC T80℃ Db IP66/IP67
Marcatura UL1203
Classe I, Divisione 1, Gruppi B, C, D
Classe I, Divisione 2, Gruppi B, C, D
Classe II, Divisione 1, Gruppi E, F, G
Classe II, Divisione 2, Gruppi F, G
Classe III
Standard
EN 60079-0, EN 60079-1, EN 60079-31
IEC 60079-0, IEC 60079-1, IEC 60079-31
Temperatura ambiente: da -60 ℃ a +55 ℃
Tensione nominale: vedere la tabella sottostante
Corrente nominale: 125 A
Grado di protezione: IP66-IP67
Ingresso cavo presa: 1 × M63 × 1,5
Ingresso cavo spina: 1 × M50 × 1,5
Area della sezione del cavo: 25 mm² ~ 35 mm²
| Voltaggio | Attuale | Numero di polo | H |
| AC: 200-25-V | 125V | 3P＋PE | 9 |
| CA: 380-415 V | 6 | ||
| CA: 480-500 V | 7 | ||
| CA: 600-690 V | 5 | ||
| AC:200/346-240/415V | 3P＋N＋PE | 6 | |
| AC:277/480-288/500V | 7 |
